Single 2-Input NAND Gate, 74LVC1G00XC5G/TR Replace 74LVC1G00GW.
FEATURES

•  Wide Supply Voltage Range: 1.65V to 5.5V

•  High Noise Immunity

•  ±24mA Output Drive at VCC = 3.0V

•  CMOS Low Power Consumption

•  Direct Interface with TTL Levels

•  Inputs Accept Voltages up to 5V

•  -40℃ to +125℃ Operating Temperature Range

•  Available in a Green SC70-5 Package

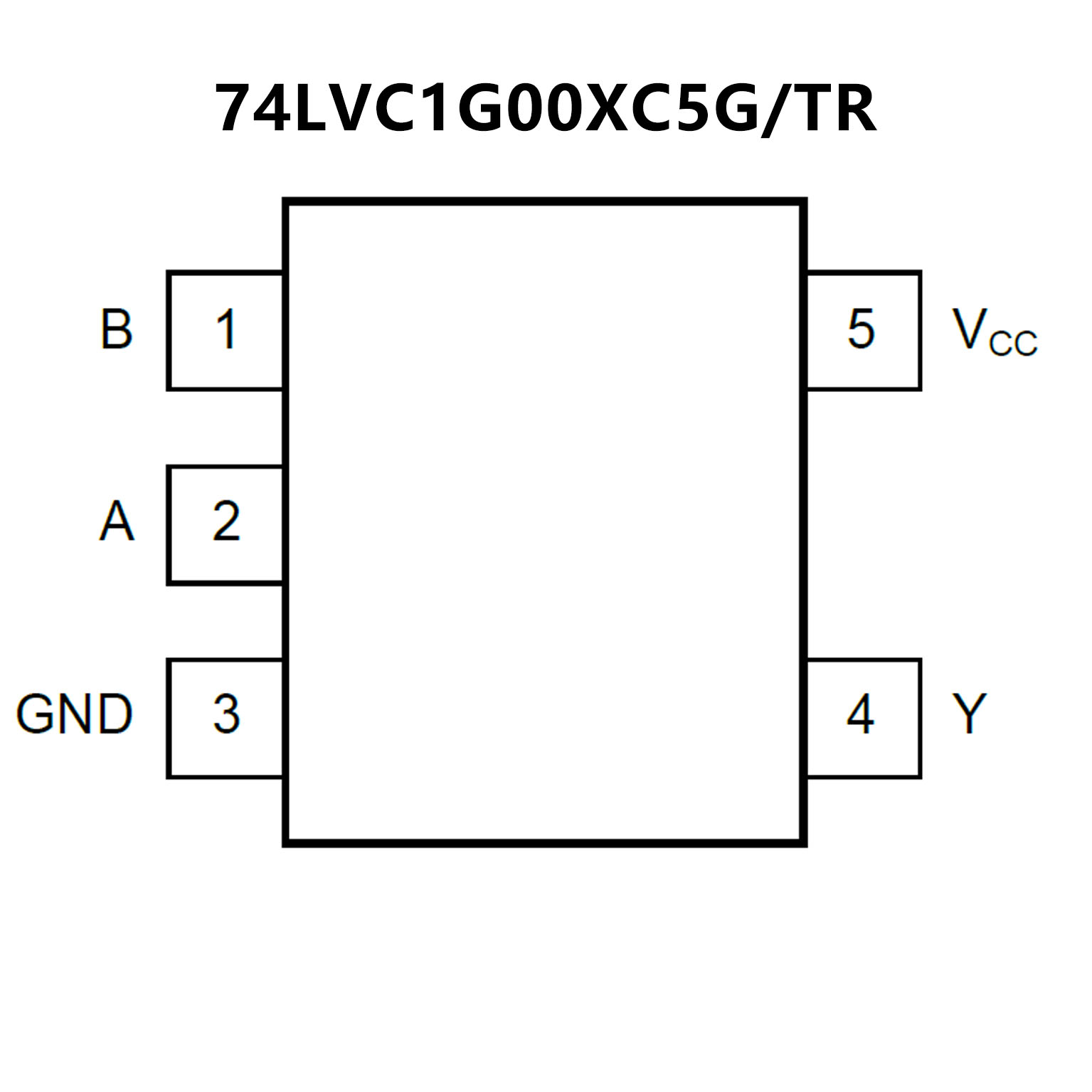

PIN CONFIGUTION
优势替代
74LVC1G00GW 74LVC1G00GW.pdf

No.11912

FEATURES

 Wide supply voltage range from 1.65 V to 5.5 V

 Overvoltage tolerant inputs to 5.5 V

 High noise immunity

 CMOS low power dissipation

 IOFF circuitry provides partial Power-down mode operation

 ±24 mA output drive (VCC = 3.0 V)

 Latch-up performance exceeds 250 mA

 Direct interface with TTL levels

 Complies with JEDEC standard:

   JESD8-7 (1.65 V to 1.95 V)

   JESD8-5 (2.3 V to 2.7 V)SD8C (2.7 V to 3.6 V)

   JESD36 (4.5 V to 5.5 V)

 ESD protection:

   HBM JESD22-A114F exceeds 2000 V

   MM JESD22-A115-A exceeds 200 V

 Multiple package options

 Specified from -40 °C to +85 °C and -40 °C to +125 °C

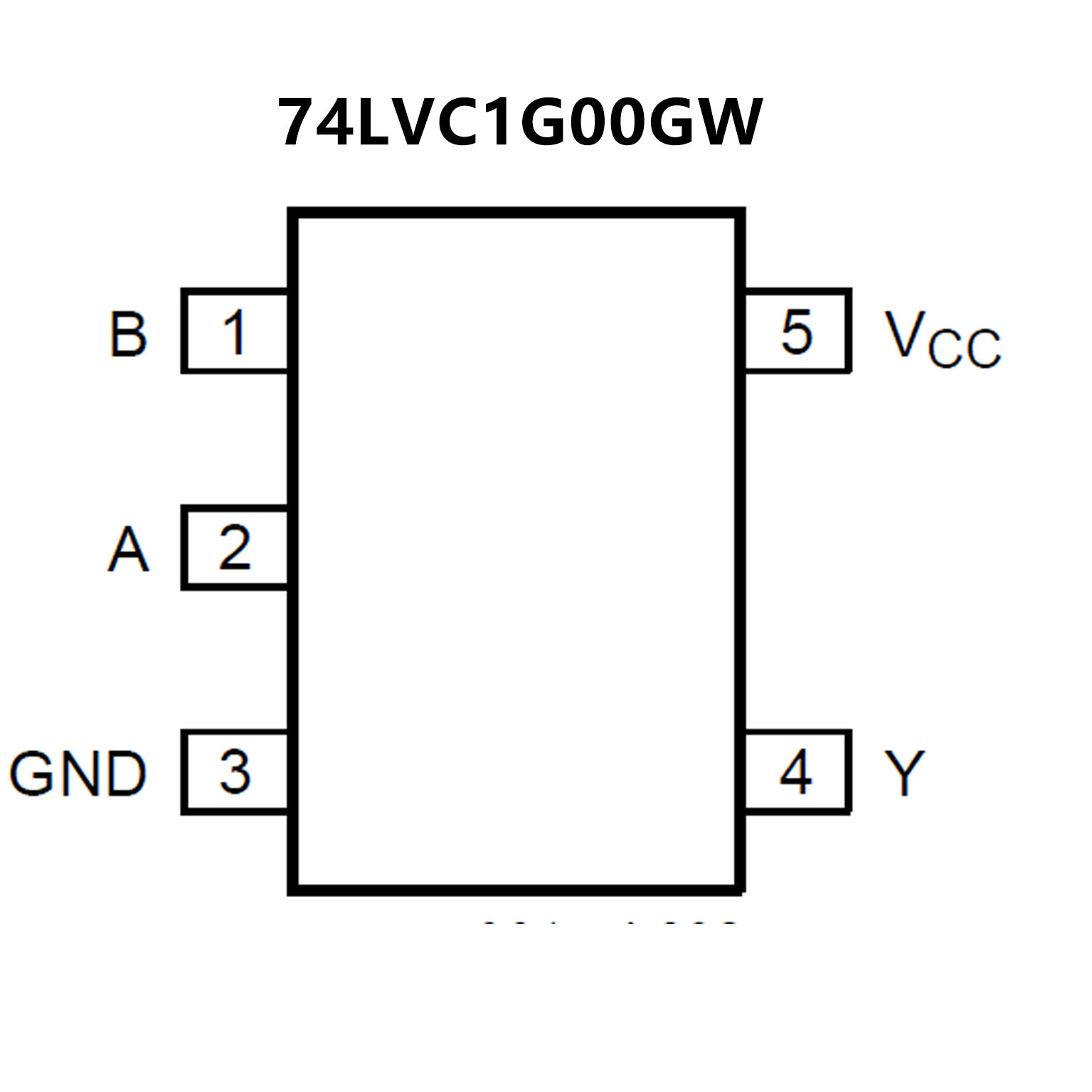

PIN CONFIGUTION
