Single 2 input AND gate, 74LVC1G08XN5G Replace 74LVC1G08GV
74LVC1G08XN5G 74LVC1G08XN5G.pdf
FEATURES

资料完善中




















PIN CONFIGUTION
优势替代
74LVC1G08GV 74LVC1G08GV.pdf

No.13692

FEATURES

• Wide supply voltage range from 1.65 V to 5.5 V

• High noise immunity

• ±24 mA output drive (VCC = 3.0 V)

• CMOS low power dissipation

• Direct interface with TTL levels

• Overvoltage tolerant inputs to 5.5 V

• IOFF circuitry provides partial

  Power-down mode operation

• Latch-up performance ≤ 250 mA

• Complies with JEDEC standard:

• JESD8-7 (1.65 V to 1.95 V)

• JESD8-5 (2.3 V to 2.7 V)

• JESD8C (2.7 V to 3.6 V)

• JESD36 (4.5 V to 5.5 V)

• ESD protection:

• HBM JESD22-A114F exceeds 2000 V

• MM JESD22-A115-A exceeds 200 V

• Multiple package options

• Specified from −40 °C to +85 °C

  and −40 °C to +125 °C

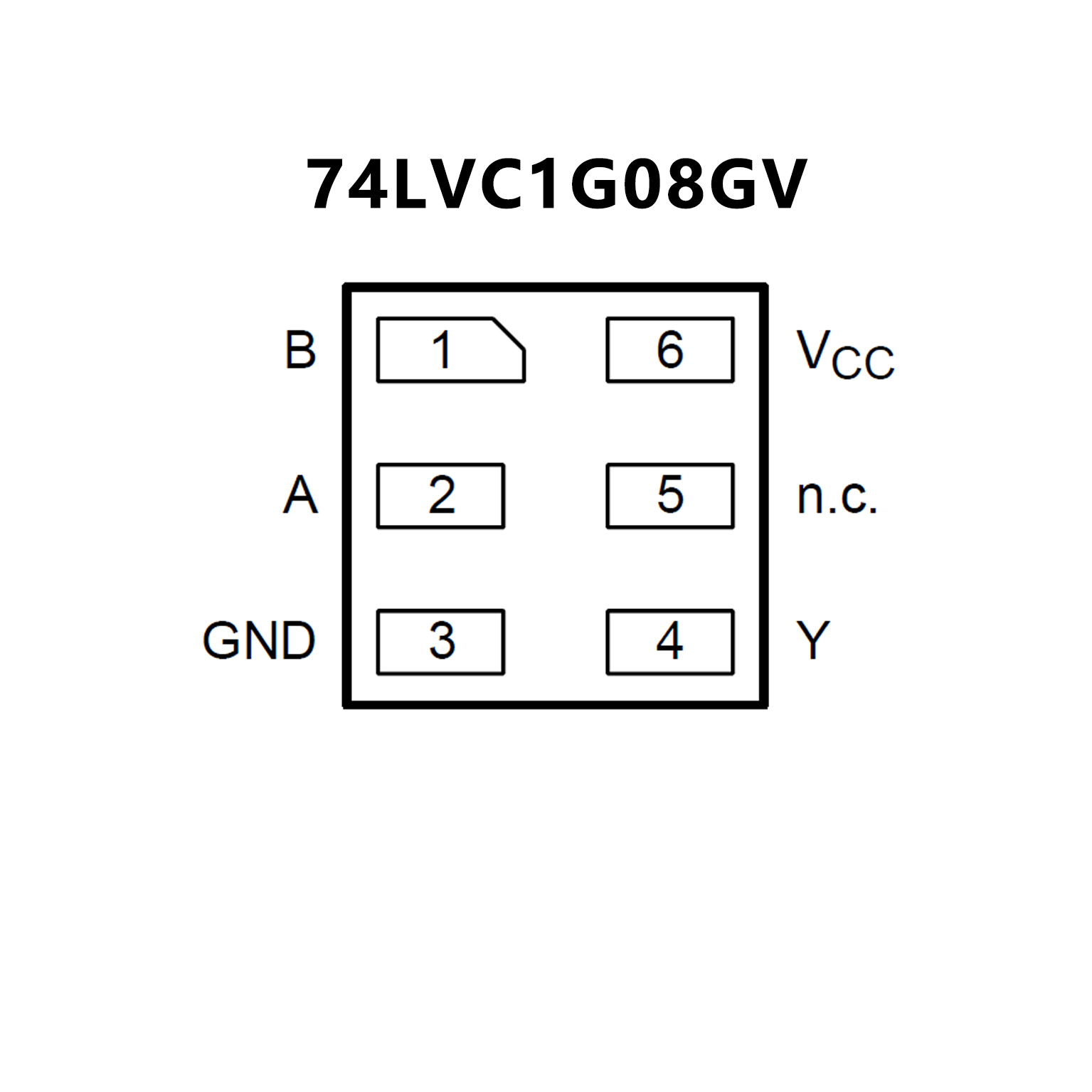

PIN CONFIGUTION
