Single 2-Input OR Gate, 74LVC1G32XC5G/TR Replace 74LVC1G32GW.
FEATURES

• Wide Supply Voltage Range: 1.65V to 5.5V

• High Noise Immunity
• ±24mA Output Drive at VCC = 3.0V
• CMOS Low Power Consumption
• Direct Interface with TTL Levels
• Input Accepts Voltages up to 5V
• -40℃ to +125℃ Operating Temperature Range
• Available in a Green SC70-5 Package

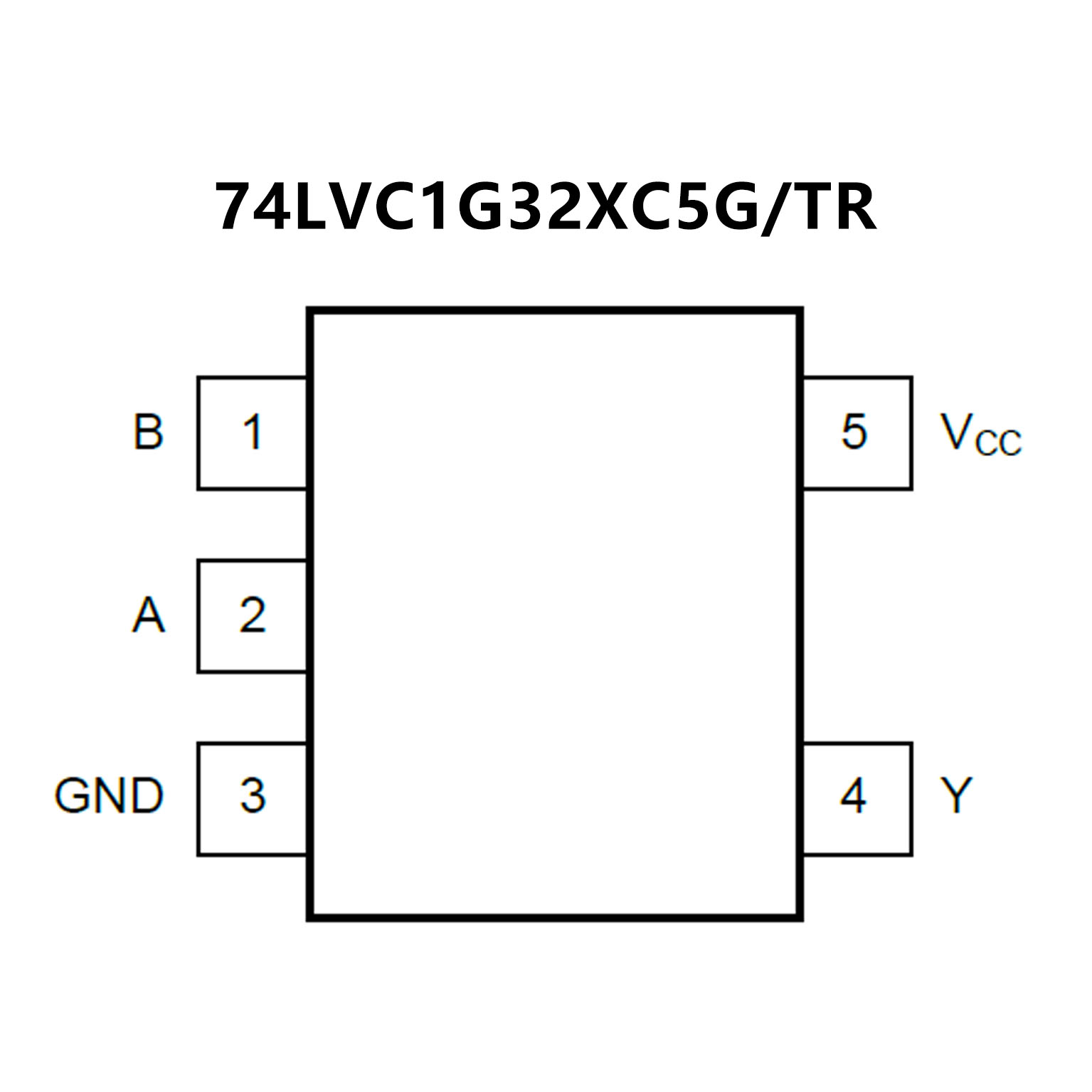

PIN CONFIGUTION
优势替代
74LVC1G32GW 74LVC1G32GW.pdf

No.11919

FEATURES

• Wide supply voltage range from 1.65 V to 5.5 V

• Overvoltage tolerant inputs to 5.5 V

• High noise immunity

• CMOS low power dissipation

• IOFF circuitry provides partial Power-down mode operation

• ±24 mA output drive (VCC = 3.0 V)

• Latch-up performance exceeds 250 mA

• Direct interface with TTL levels

• Complies with JEDEC standard:

  JESD8-7 (1.65 V to 1.95 V)

  JESD8-5 (2.3 V to 2.7 V)

  JESD8-B/JESD36 (2.7 V to 3.6 V)

• ESD protection:

  HBM JESD22-A114F exceeds 2000 V

  MM JESD22-A115-A exceeds 200 V

• Multiple package options

• Specified from -40 °C to +85 °C and -40 °C to +125 °C.

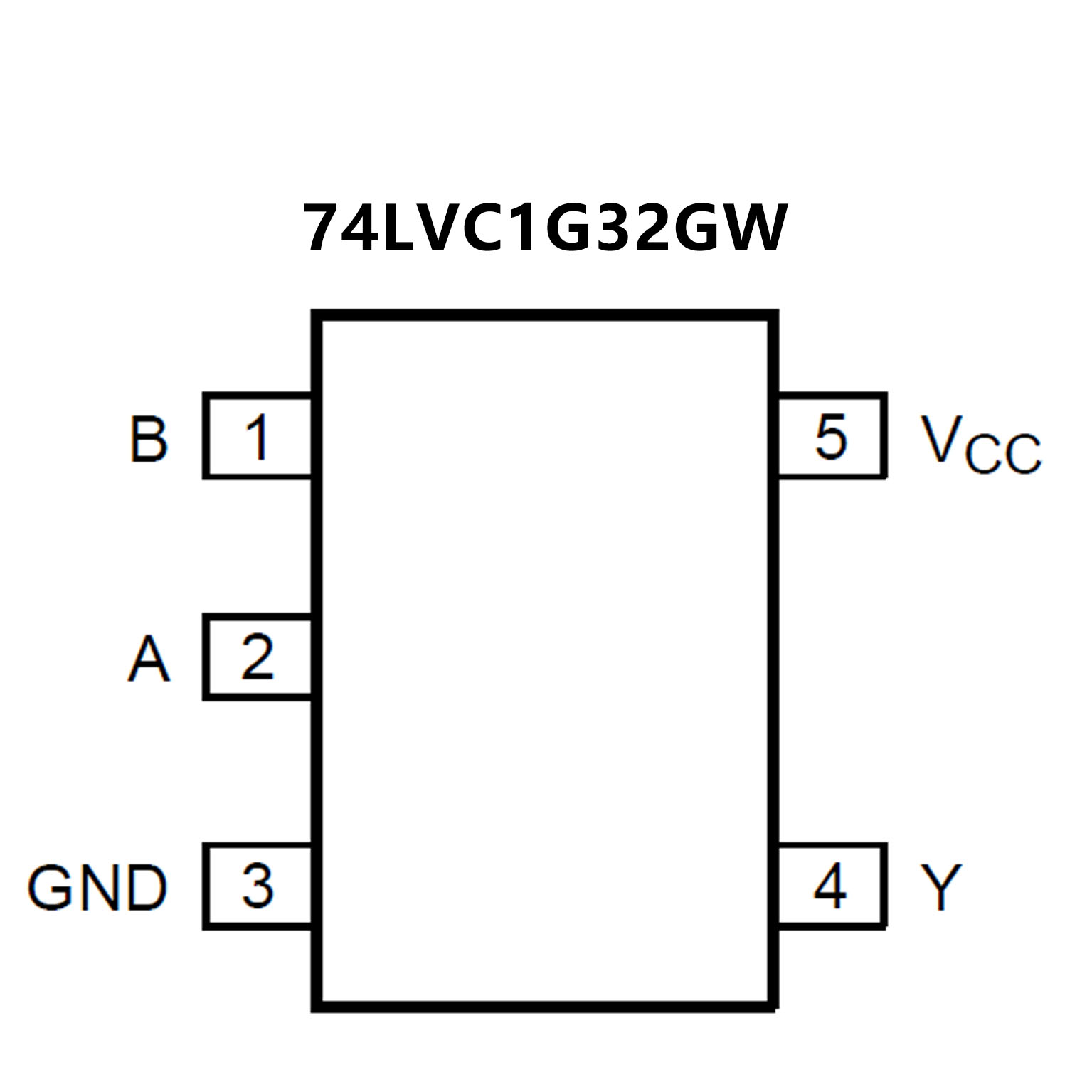

PIN CONFIGUTION
