2 Bit Dual Supply Bus Transceiver with Configurable Voltage Translation, 74LVC2T45XXET8G/TR Replace 74LVC2T45GS.
FEATURES

• VCCA Supply Voltage Range: 1.65V to 5.5V

• VCCB Supply Voltage Range: 1.65V to 5.5V

• DIR Input Circuit Referenced to VCCA

• +32mA/-32mA Output Current

• Data Rates

  420Mbps (3.3V to 5V Translation)

  210Mbps (Translate to 3.3V)75Mbps (Translate to 1.8V)

• Outputs in High-Impedance State when VCCA or VCCB = 0V

• -40℃ to +125℃ Operating Temperature Range

• Available in Green MSOP-8 and XTDFN-1.35×1-8L Packages

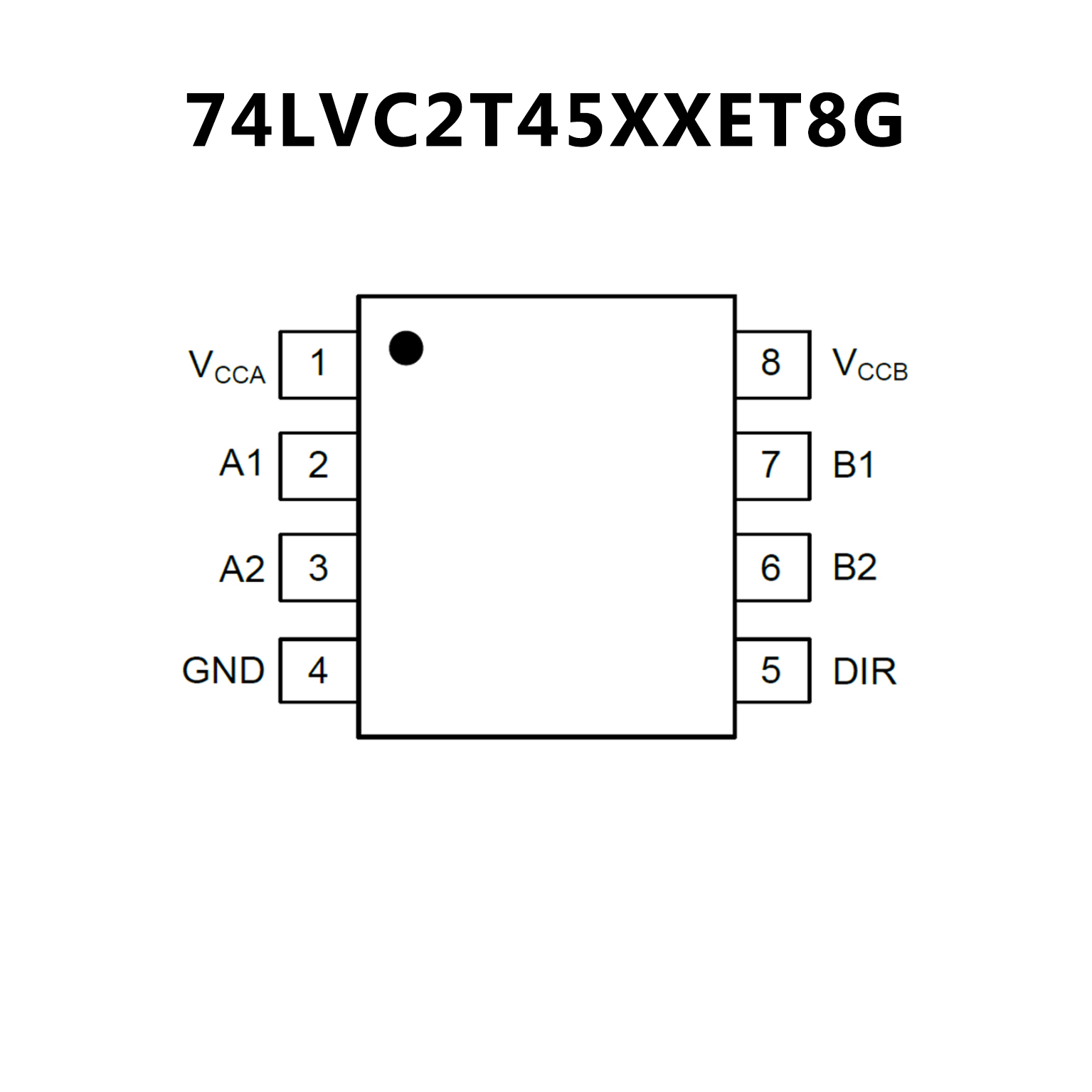

PIN CONFIGUTION
优势替代
74LVC2T45GS 74LVC2T45GS.pdf

No.13674

FEATURES

• Wide supply voltage range:

• VCC(A): 1.2 V to 5.5 V

• VCC(B): 1.2 V to 5.5 V

• High noise immunity

• Complies with JEDEC standards:

• JESD8-7 (1.2 V to 1.95 V)

• JESD8-5 (1.8 V to 2.7 V)

• JESD8C (2.7 V to 3.6 V)

• JESD36 (4.5 V to 5.5 V)

• ESD protection:

• HBM JESD22-A114F Class 3A exceeds 4000 V

• MM JESD22-A115-A exceeds 200 V

• CDM JESD22-C101E exceeds 1000 V

• Maximum data rates:

• 420 Mbps (3.3 V to 5.0 V translation)

• 210 Mbps (translate to 3.3 V))

• 140 Mbps (translate to 2.5 V)

• 75 Mbps (translate to 1.8 V)

• 60 Mbps (translate to 1.5 V)

• Suspend mode

• Latch-up performance exceeds 100 mA per JESD 78 Class II

• ±24 mA output drive (VCC = 3.0 V)

• Inputs accept voltages up to 5.5 V

• Low power consumption: 16 μA maximum ICC

• IOFF circuitry provides partial Power-down mode operation

• Multiple package options

• Specified from -40 °C to +85 °C and -40 °C to +125 °C

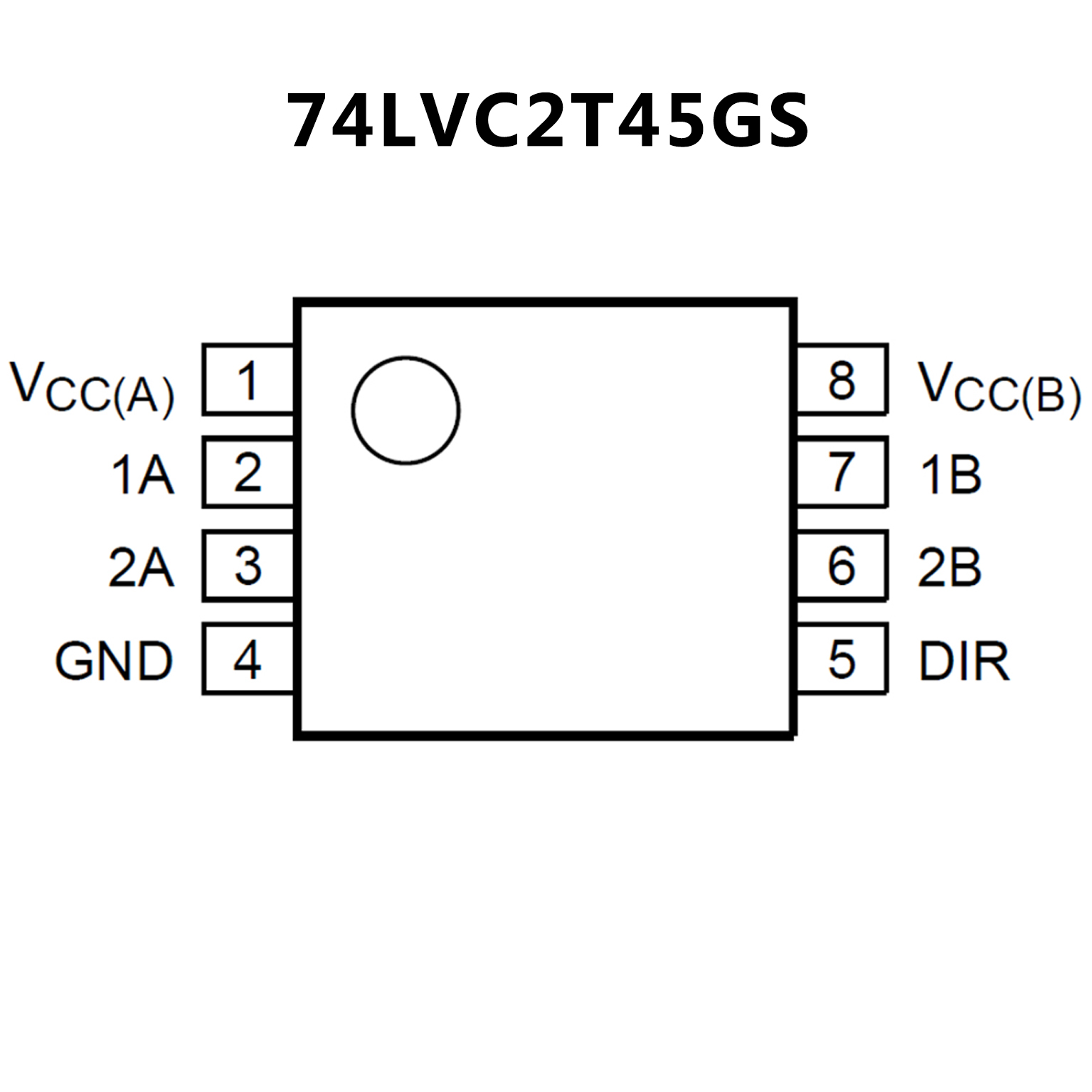

PIN CONFIGUTION
