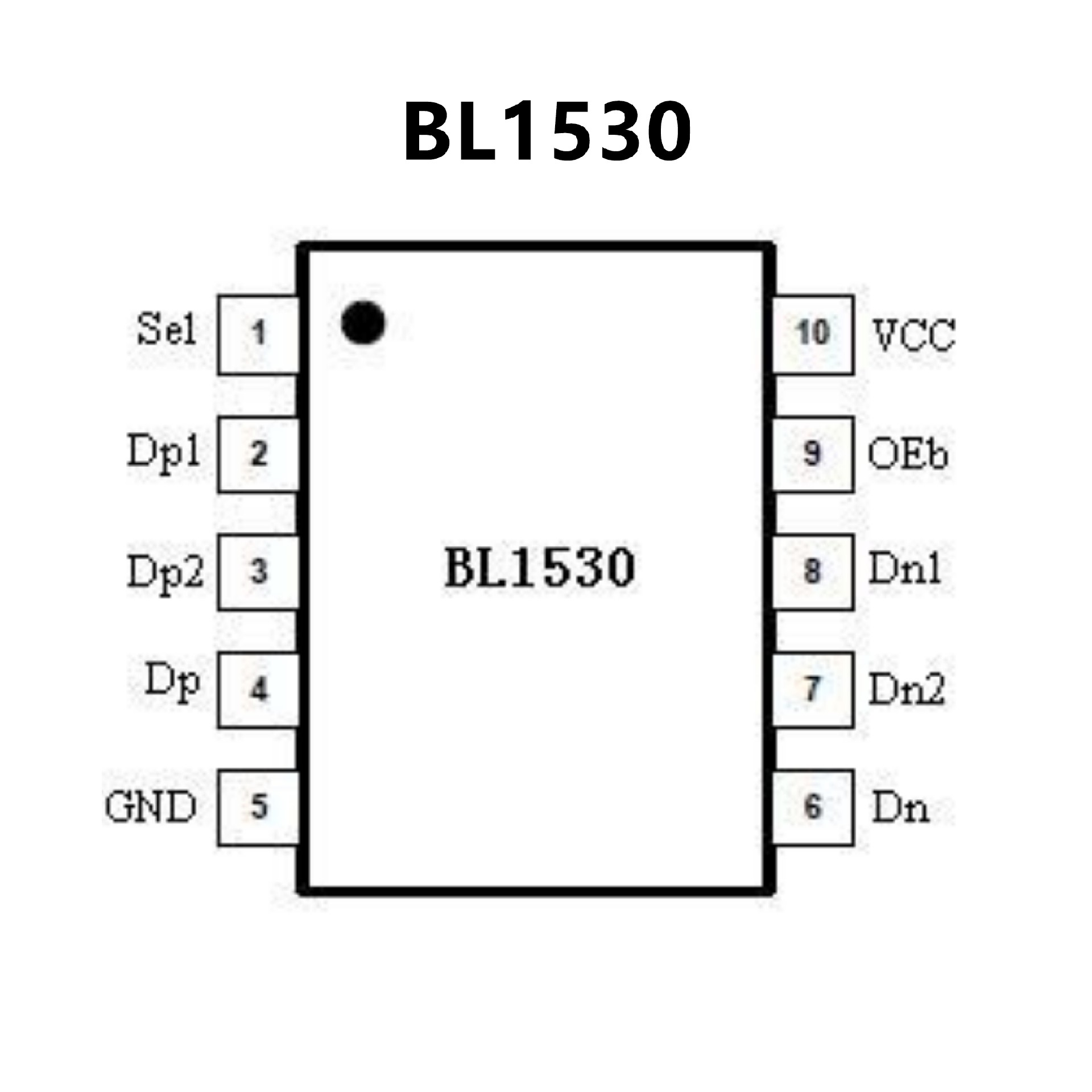

BL1530.pdf• Wide Power Supply Range: 2.3V to 5V
• Low On Capacitance 3.7pf Typical
• Low On Resistance 4.5Ω (typ) at 3V
VDD when VSW=0.4V
• High Bandwidth (-3db): >720MHz
without CL and >550MHz with CL=5pF
• Low Power Consumption: 1µA Maximum
• ESD: pass 8kV HBM test
• Over voltage tolerance (OVT) on all USB
ports up to 5.25V without external components
• TTL/CMOS Compatible
• Break-Before-Make Switching
• Operation Temperature Range: -40℃ to 85℃
• UTQFN1.8×1.4-10L and MSOP10L Package

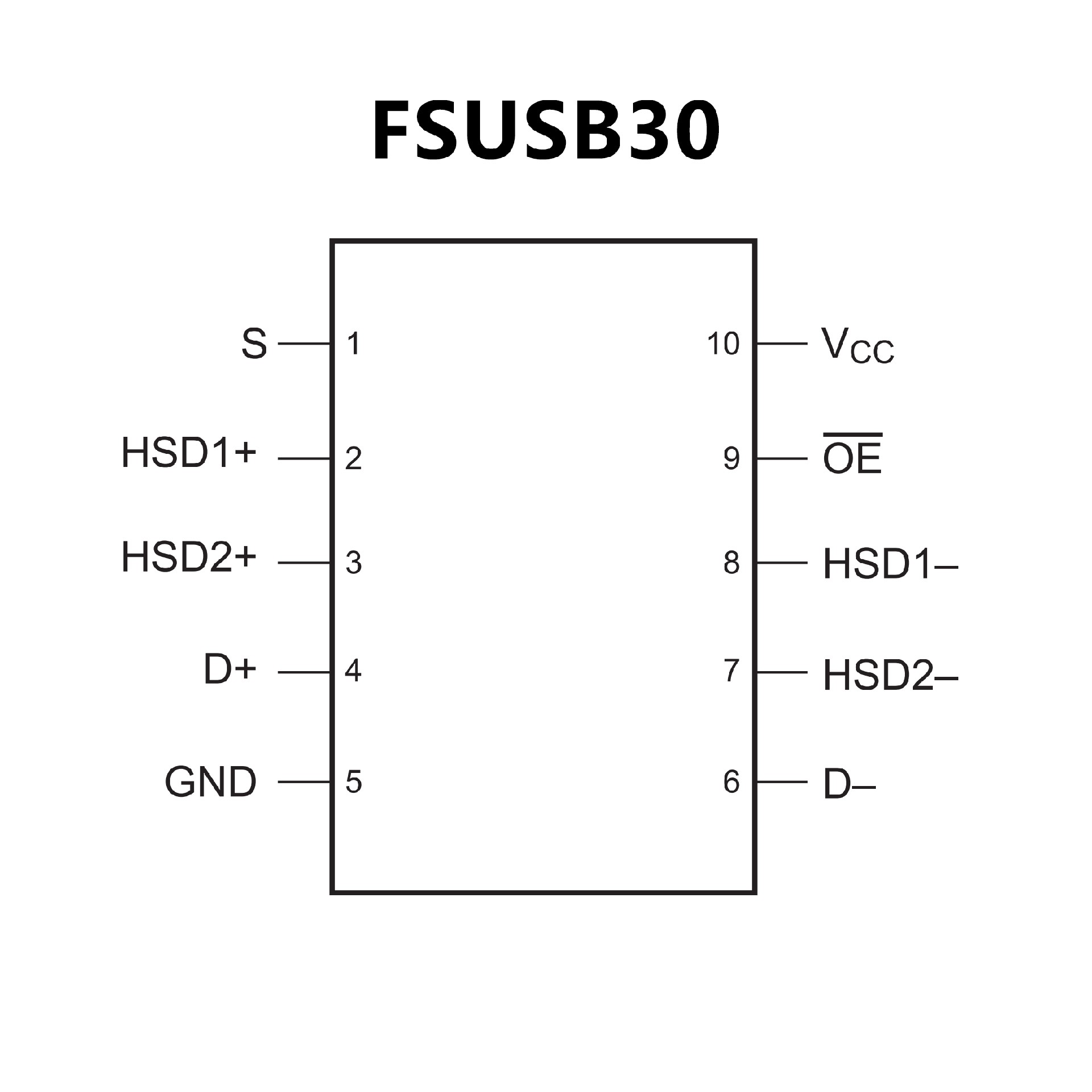

• 低导通电容：3.7pF （典型值）
• 低导通电阻：6.5W （典型值）
• 低功耗：1μA （最大值）
衆 t10μA 最大 ICCT 超过扩展控制电压范围
(VIN = 2.6V, VCC = 4.3V)
• 宽 -3dB 带宽， >720MHz
• 8kV 静电放电保护
? 当 VCC = 0V; D+/D-
引脚可耐受的电压达到 5.5V 时，
会提供断电保护
• 封装：
衆 t10 引脚 MicroPak™ (1.6 x 2.1mm)
衆 t10 引脚 MSOP
衆 t10 引脚 UMLP (1.4 x 1.8mm)
