液晶显示驱动：4*36,LCD,4COM,液晶,驱动, BL55072A Replace BU9792.
BL55072A
BL55072A.pdf
BL55072A.pdfFEATURES
• 液晶驱动输出：Common 输出 4 线，
Segment 输出 36 线
• 内置显示寄存器 36*4=144bit
• 2 线串行接口（SCL，SDA）
• 内置震荡电路
• 内置液晶驱动电源电路1/3 Bias，
1/2 Bias 1/4 Duty内置 Buffer AMP
• 不需要外部元件
• 低功耗设计
• 内置上电复位电路
• 搭载闪烁功能
• VDD 电压范围 2.5V~5.5V
• 高抗 EMC 性能
• TSSOP48 封装形式
PIN CONFIGUTION
优势替代
FEATURES
• 工作电压 2.5V～5.5V
• 液晶驱动输出：Common 输出4线，Segment 输出36线
• 内置显示RAM容量：36*4=144bits
• 双线总线接口 (SCL，SDA)
• 内置振荡电路
• 内置液晶驱动电路：1/4 duty，1/2、1/3偏置可选
• 内置Buffer AMP
• 低功耗设计
• 内置等待模式
• 内置上电复位电路
• 内置闪烁功能
• 封装形式：LQFP48、TSSOP48

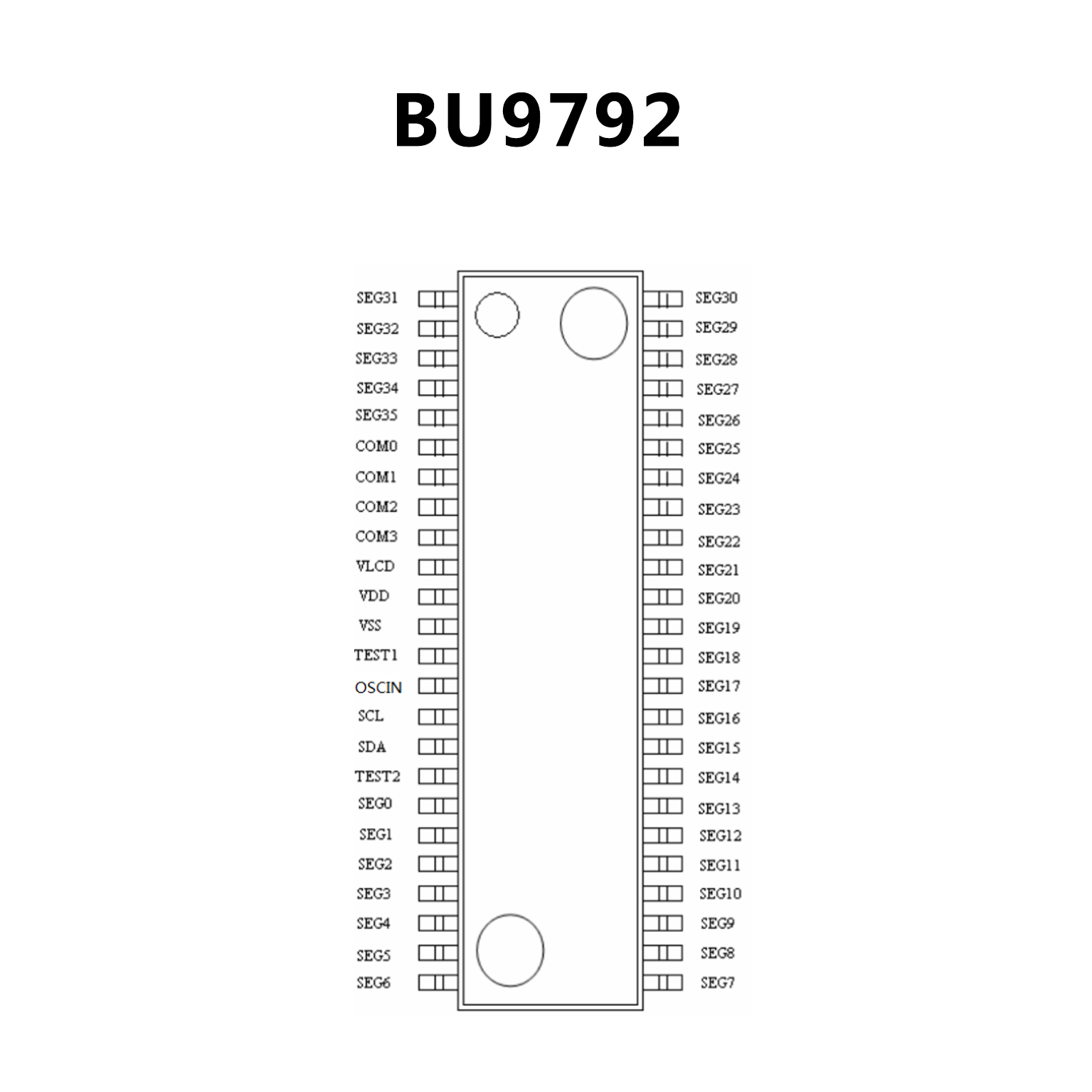

PIN CONFIGUTION
