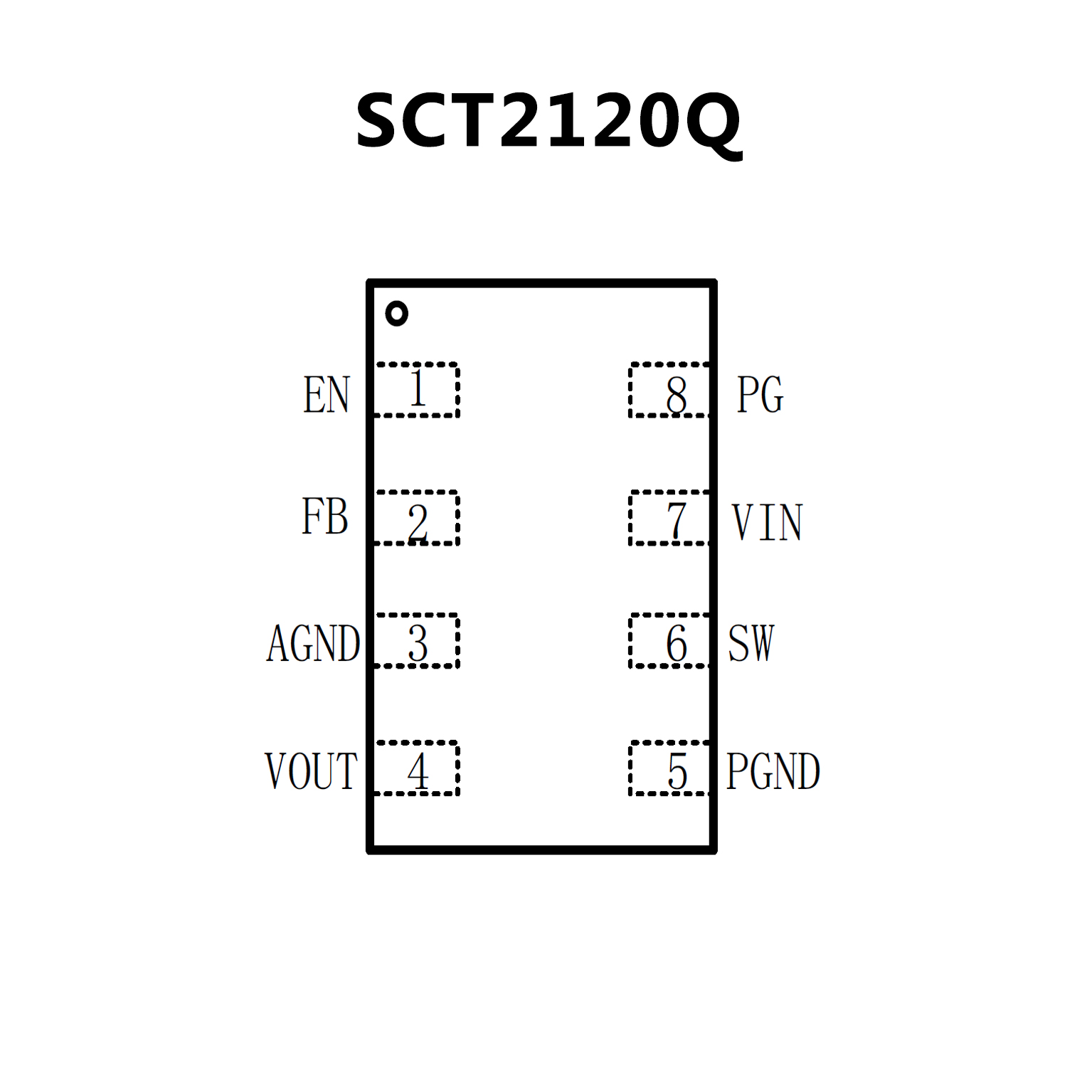

SCT2120Q.pdf• Input Voltage Range: 2.7V-5.5V
• Up to 2A Peak Output Current
• Low Shutdown Current 0.8uA
• Low Quiescent operating Current: 23uA
• +/- 1.5% Feedback Reference Voltage
• 1.5MHz Switching Frequency
• 100/60 mohm Internal Power Switch
• 100% Duty Cycle Mode
• Adjustable output voltage from 0.6 V to 5 V
• Active output discharge
• Programmable Soft Start Time
• Power Good Indicator
• Integrated Protection Feature
Cycle-by-cycle current limit
Under-voltage Lockout
HICCUP Over load Protection
Thermal Shutdown Protection:160°C
• DFN-8L1.5mm*2mm Package
• Available in a Wettable Flank Package
• AEC-Q100 Grade 1

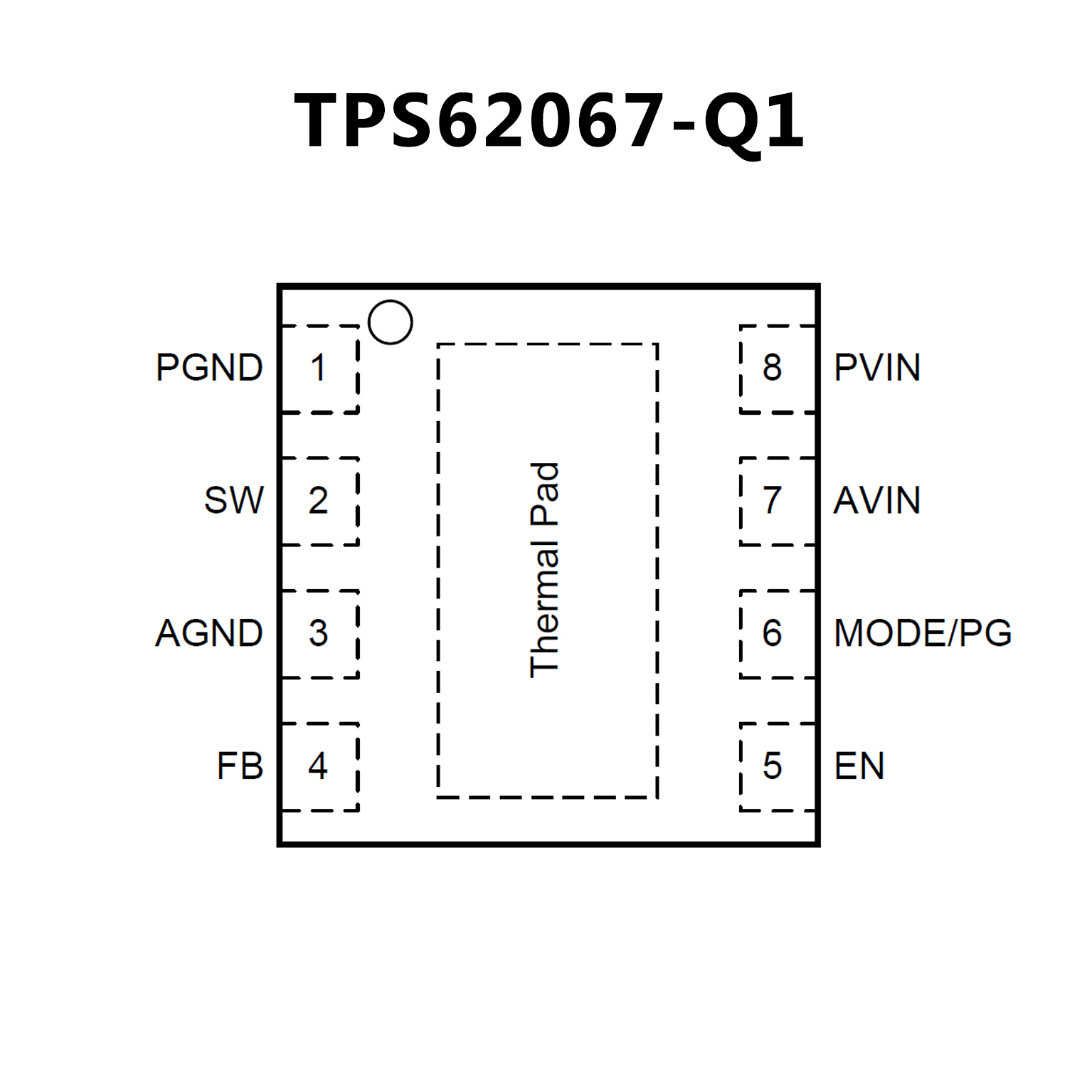

• 符合汽车应用要求
• 具有符合 AEC-Q100 的下列结果：
器件温度 1 级：–40°C 至 125°C 工作结温范围
器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
器件充电器件模型 (CDM) ESD 分类等级 C4B
• 3MHz 开关频率
• VIN 范围：2.9V 至 6V
• 效率高达 97%
• 节能模式和 3MHz 固定脉宽调制 (PWM) 模式
• 电源正常输出
• PWM 模式下的输出电压精度为 ±1.5%
• 输出放电功能
• 典型值为 18µA 的静态电流
• 针对最低压降的 100% 占空比
• 电压定位
• 时钟抖动
• 支持最高 1mm 的解决方案
• 采用 2 × 2 × 0.75mm 晶圆级小外形无引线(WSON) 封装
