17V Vin, 3A Synchronous Step-down DCDC Converter, SCT2230 Replace TPS563208.
SCT2230
SCT2230.pdf
SCT2230.pdfFEATURES
• Wide Input Voltage: 4.2-17V
• 3A Continuous Output Current
with Integrated 70mΩ/35mΩFETs
• Wide Output Voltage Range:0.8V-7V
• Quiescent Current 150uA
• Cycle-by-Cycle Current Limiting
• Internal 2ms Soft-Start Limits the inrush current
• Fixed 800kHz Switching Frequency
• Input Under-Voltage Lockout
• Power save mode at light load
• Over-Temperature Protection
• Available in a SOT563 and TSOT23 Package

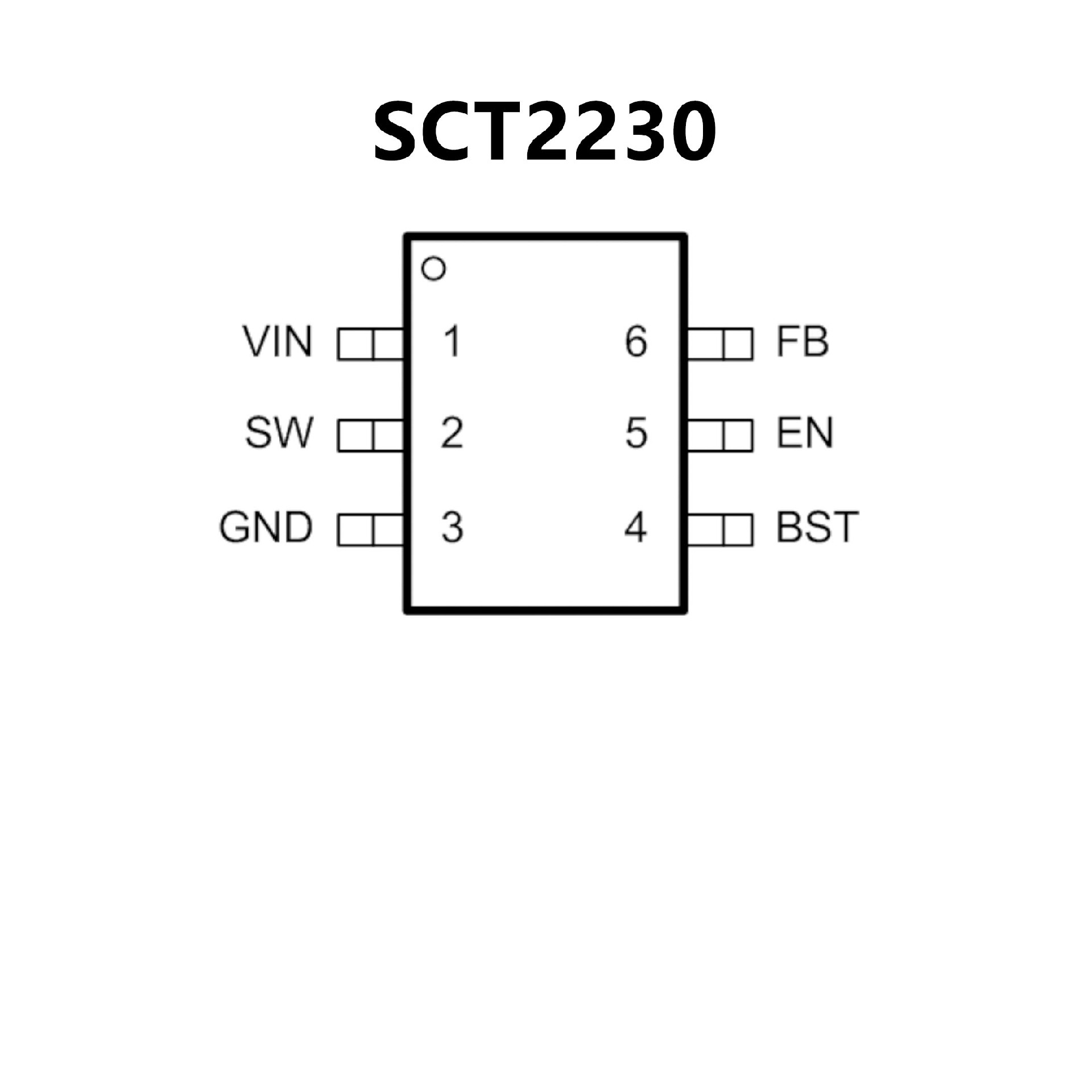

PIN CONFIGUTION
优势替代
FEATURES
• TPS563201 和 TPS563208 3A 转换器集成了
95mΩ 和 57mΩ 场效应晶体管 (FET
• D-CAP2™模式控制，用于快速瞬态响应
• 输入电压范围：4.5V 至 17V
• 输出电压范围：0.76V 至 7V
• 脉冲跳跃模式 (TPS563201)
或持续电流模式(TPS563208)
• 580kHz 开关频率
• 低关断电流（小于 10µA）
• 2% 反馈电压精度 (25°C)
• 从预偏置输出电压中启动
• 逐周期过流限制
• 断续模式过流保护
• 非锁存欠压保护 (UVP)
和热关断 (TSD) 保护
• 固定软启动时间：1.0ms

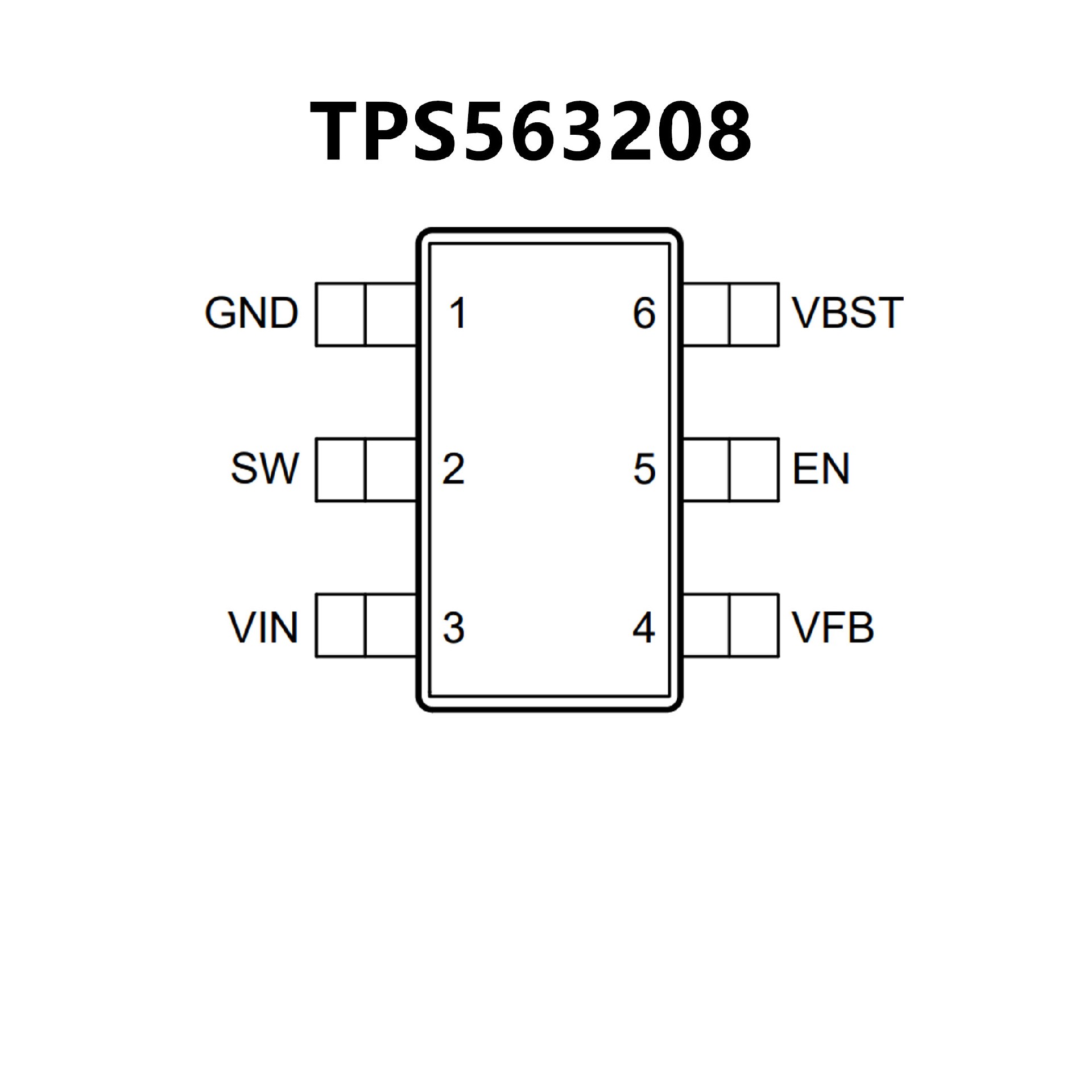

PIN CONFIGUTION
