17V Vin, 3A Synchronous Step-down DCDC Converter,SCT2230 Replace TPS563209.
SCT2230
SCT2230.pdf
SCT2230.pdfFEATURES
• Wide Input Voltage: 4.2-17V
• 3A Continuous Output Current
with Integrated 70mΩ/35mΩFETs
• Wide Output Voltage Range:0.8V-7V
• Quiescent Current 150uA
• Cycle-by-Cycle Current Limiting
• Internal 2ms Soft-Start Limits the inrush current
• Fixed 800kHz Switching Frequency
• Input Under-Voltage Lockout
• Power save mode at light load
• Over-Temperature Protection
• Available in a SOT563 and TSOT23 Package

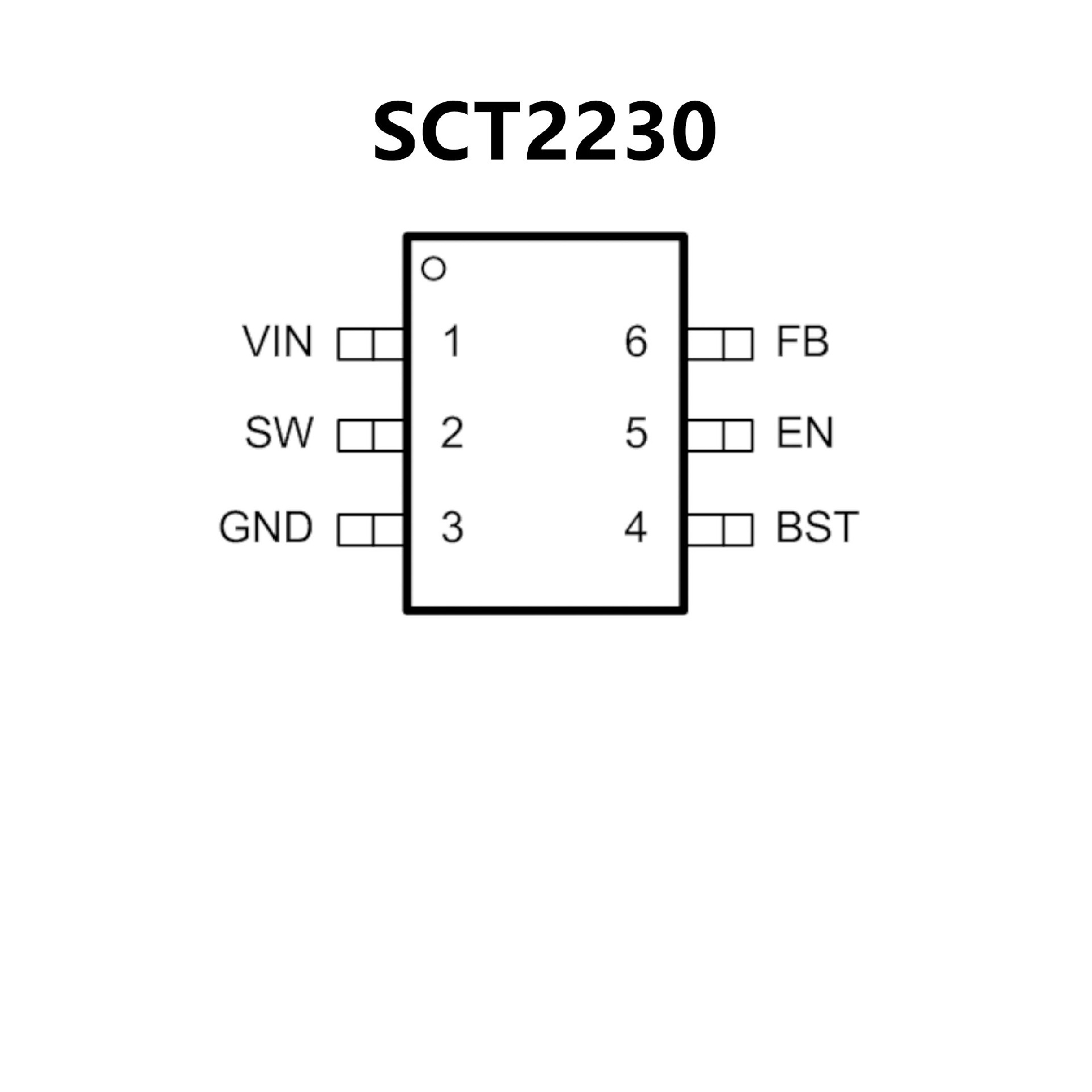

PIN CONFIGUTION
优势替代
FEATURES
• TPS562209 - 集成有 122mΩ 和 72mΩ FET 的 2A转换器
• TPS563209 - 带有集成 68mΩ 和 39mΩ FET 的3A 转换器
• D-CAP2™针对快速瞬态响应的模式控制
• 输入电压范围：4.5V 至 17V
• 输出电压范围：0.76V 至 7V
• 650kHz 开关频率
• 低于 10µA 的低关断电流
• 1% 反馈电压精度 (25°C)
• 从预偏置输出电压中启动
• 逐周期过流限制
• 断续模式欠压保护
• 非锁存过压保护 (OVP)，
欠压闭锁 (UVLO) 和热关断 (TSD) 保护
• 固定软启动时间：1.0ms

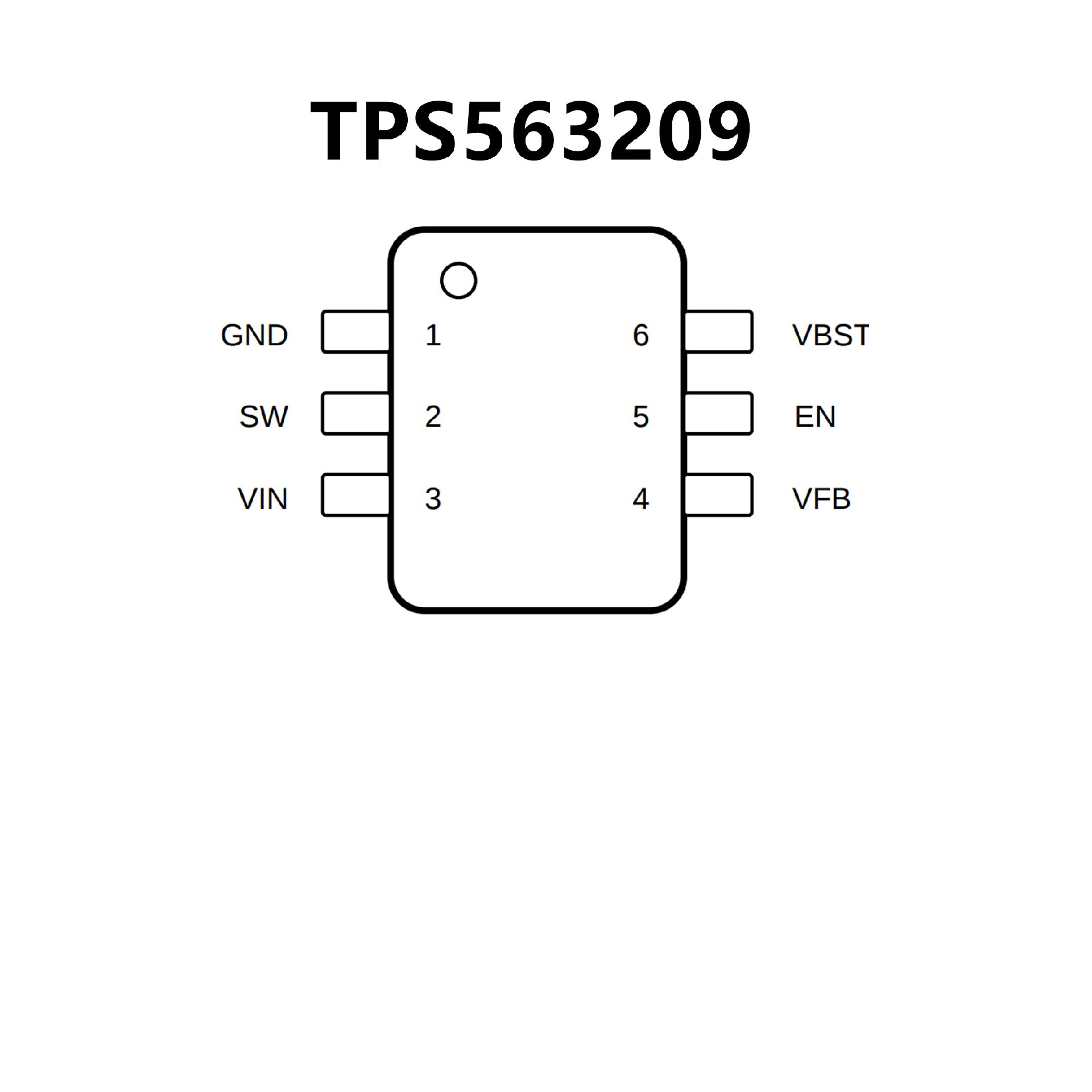

PIN CONFIGUTION
