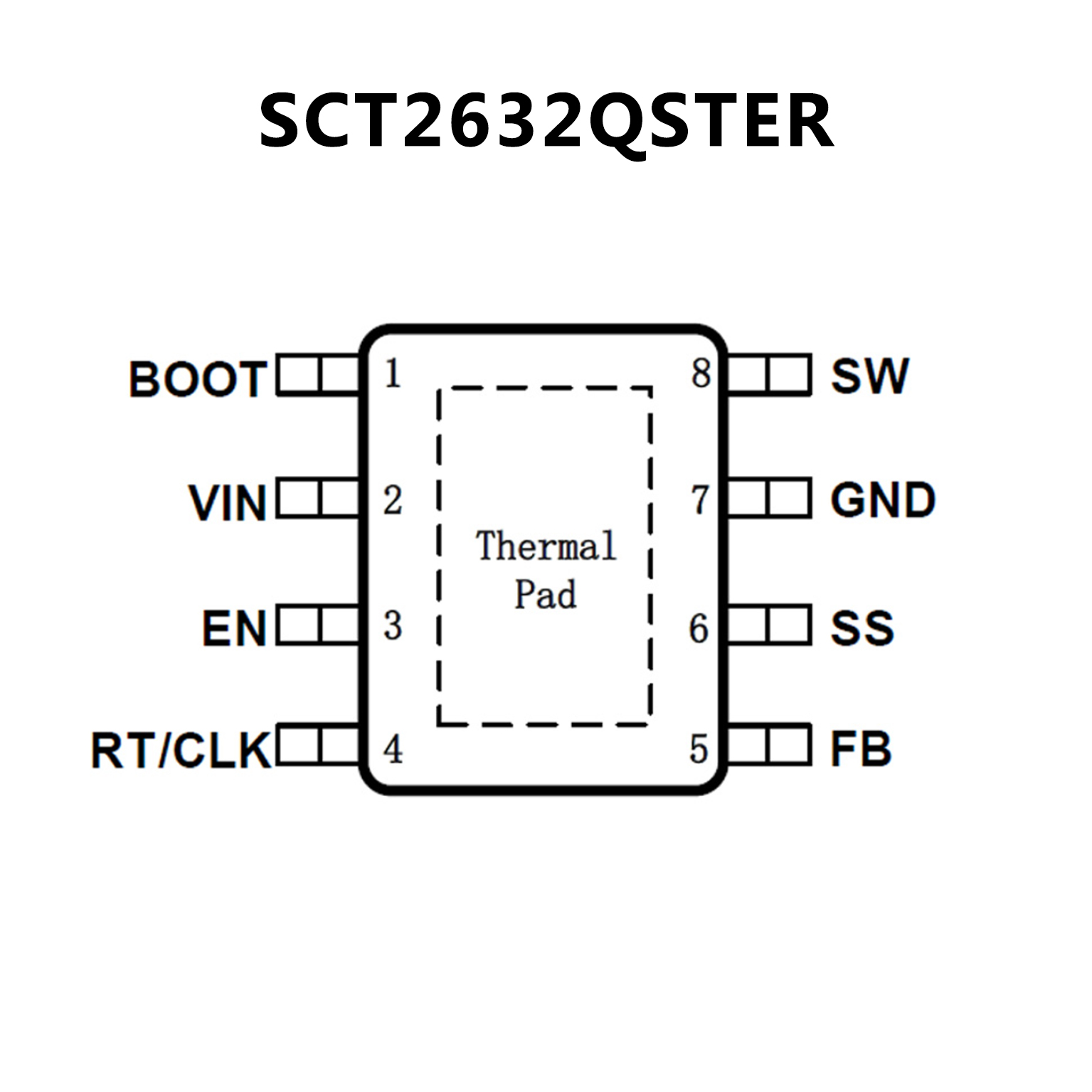

SCT2632Q.pdf• Qualified for Automotive Applications
• AEC-Q100 Qualified with the Following Results:
Device Temperature Grade 1: -40°C to 125°
C Ambient Operating Temperature Range
Device HBM ESD Classification Level H2
Device CDM ESD Classification Level C3B
• Wide Input Range: 4.2V-60V
• 3A Continuous Output Current
• 0.8V ±1% Feedback Reference Voltage
• Integrated 220mΩ High-Side MOSFET
• Low Quiescent Current: 100uA
• Pulse Skipping Mode (PSM) in light load
• 100ns Minimum On-time
• Adjustable Soft-start Time
• Internal compensation for Ease of Use
• Adjustable Frequency 100KHz to 1.2MHz
• External Clock Synchronization
• Precision Enable Threshold for Programmable
Input Voltage Under-Voltage Lock Out Protection
(UVLO) Threshold and Hysteresis
• Low Dropout Mode Operation
• Over-voltage and Over-Temperature Protection
• Available in an ESOP-8 Package
• 适用于汽车电子应用
• 具有符合AEC-Q100 标准的下列结果：
器件温度1 级：-40°C 至125°C 的环境运行温度
范围
器件人体模型(HBM) 静电放电(ESD) 分类等级
H1C
器件带电器件模型(CDM) ESD 分类等级C4A
• 输入电压范围：4V 至40V
• 3.5A 持续输出电流
• 40μA 超低工作静态电流
• 90mΩ 高侧金属氧化物半导体场效应晶体
(MOSFET)
• 最短导通时间：75ns
• 电流模式控制
• 可调节开关频率范围：200kHz 至2.5MHz
• 与外部时钟频率同步
• 扩展频谱选项，适用于降低电磁干扰(EMI)
• 内置补偿功能，便于使用
• 支持高占空比运行
• 精密使能引脚
• 关断电流：1μA
• 外部软启动
• 热保护、过压保护和短路保护
• 引脚散热增强型小外形集成电路(HSOIC)
PowerPAD™封装
