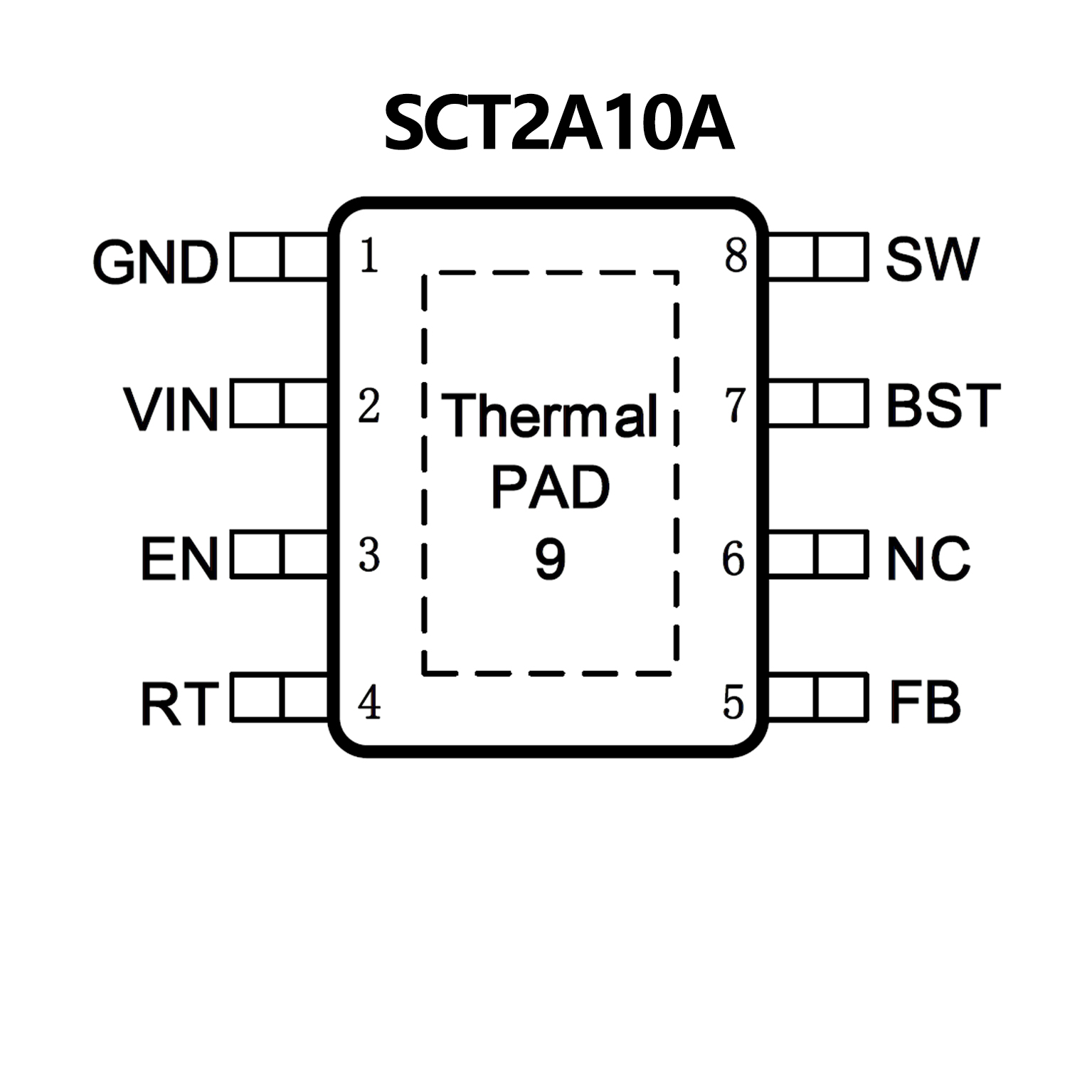

SCT2A10A.pdf• Wide Input Range: 4.5V-100V
• 0.6A Continuous Output Current
• 0.8V ±1% Feedback Reference Voltage
• Integrated 770mΩ High-Side and 460mΩ Low-
Side Power MOSFETs
• Pulse Frequency Modulation (PFM) with 100uA
Quiescent Current in Sleep Mode
• 4ms Internal Soft-start Time
• Adjustable Frequency 300KHz to 800KHz
• Precision Enable Threshold for Programmable
Input Voltage Under-voltage Lock Out Protection
(UVLO) Threshold and Hysteresis
• Cycle-by-Cycle Current Limiting
• Over-Voltage Protection
• Over-Temperature Protection
• Available in an ESOP-8 Package
• 专为可靠耐用的应用设计
6V 至100V 的宽输入电压范围
结温范围：–40°C 至+150°C
固定3ms 内部软启动计时器
峰值和谷值电流限制保护
输入UVLO 和热关断保护
• 适用于可扩展的工业电源和电池组
最短导通时间和关闭时间低：50ns
高达1MHz 的可调节开关频率
可实现高轻负载效率的二极管仿真
10.5μA 空载输入静态电流
3μA 关断静态电流
• 超低EMI 辐射
针对CISPR 25 5 类标准进行了优化
• 通过集成技术减小解决方案尺寸，降低成本
COT 模式控制架构
集成式0.725Ω NFET 降压开关
集成式0.34Ω NFET 同步整流器省去了外部肖
特基二极管
1.2V 内部电压基准
无环路补偿组件
内部VCC 偏置稳压器和自举二极管
漏极开路电源正常指示器
带PowerPAD™ 的8 引脚SOIC 封装
• 使用WEBENCH® 电源设计器创建定制稳压器设计
