5.5V-65V Wide Input Voltage Range Synchronous Buck Controller, SCT82630 Replace LM5145.
SCT82630
SCT82630.pdf
SCT82630.pdfFEATURES
• Synchronous DCDC Buck Controller
5.5V-65V Wide Input Range
0.8V-65V Adjustable Output Voltage
0.8V±1% Reference Voltage
40ns Minimum tON for low duty ratio
150ns Minimum tOFF for high duty ratio
• 100 KHz to 1.2 MHz Switching Frequency
Clock Synchronization In/Out capability
Selectable Diode Emulation or FPWM
Frequency Spread Spectrum Modulation
• 7.5-V Gate Drivers
2.3-A Source and 3.5-A Sink Current
Low-side Soft Start for prebiased Start-up
• Fast Line and Load Transient Response
Voltage-mode control with line feedforward
High Gain Bandwidth Error Amplifier
• Protection Features for Robustness
Adjustable Soft Start time
Hiccup-mode Overcurrent Protection
Input UVLO with hysteresis
VCC and Gate-drive UVLO Protection
Precision Enable Input Threshold
Open-drain Power Good Indicator
Over Temperature Shutdown Protection
• External VCC Input for Bypassing Internal LDO
• Available in QFN-20L 3.5mmx4.5mm Package

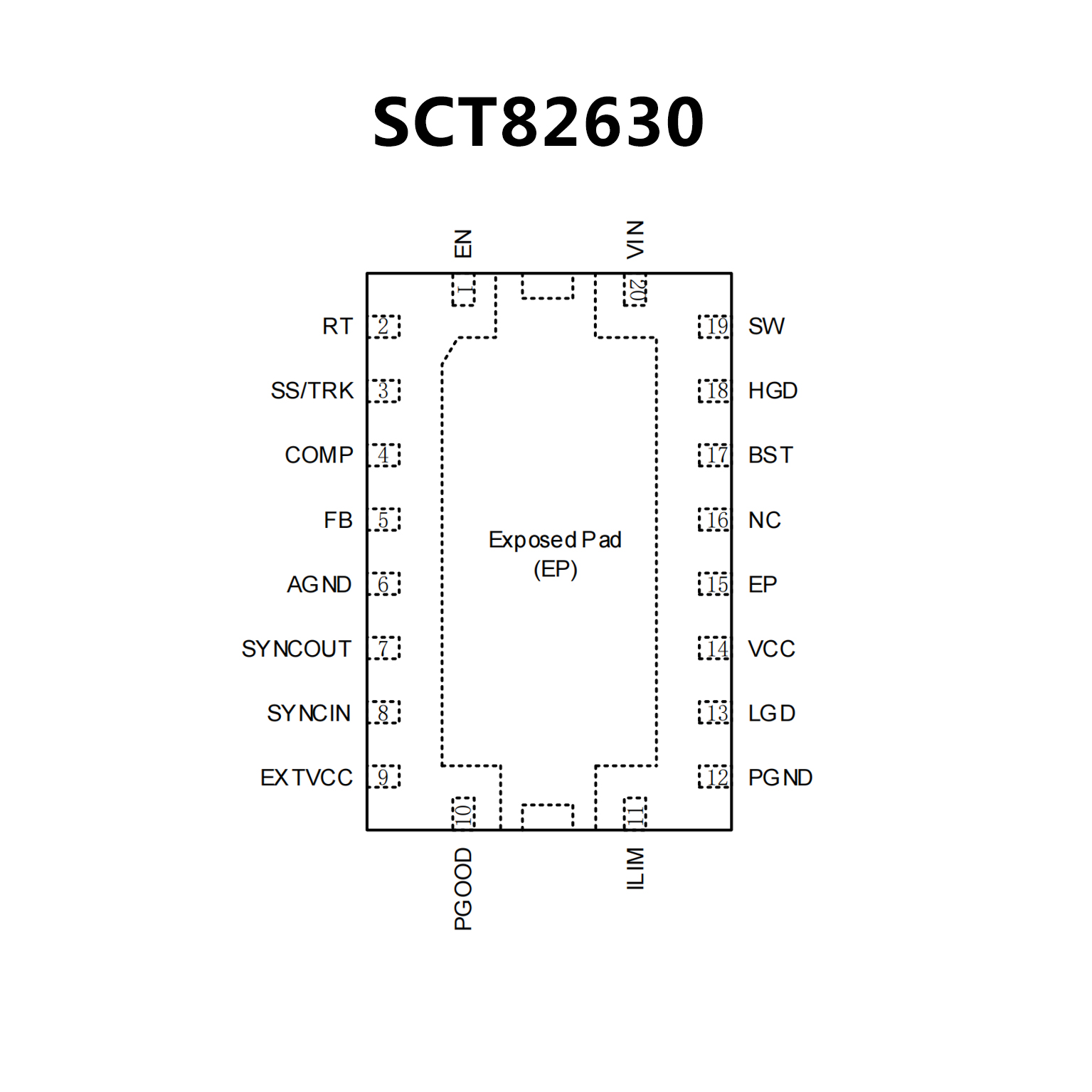

PIN CONFIGUTION
优势替代
FEATURES
• 多功能同步降压直流/直流控制器
– 6V 至 75V 的宽输入电压范围
– 具有 ±1% 反馈精度的 0.8V 基准
– 可调输出电压范围为 0.8V 至 60V
– 40ns tON(min)，可实现高 VIN/VOUT 比
– 140ns tOFF(min)，可实现低压降
– 针对 CISPR 32 要求进行了优化
• 开关频率范围为 100kHz 至 1MHz
– 同步输入和同步输出功能
– 可选二极管仿真或 FPWM
• 适用于标准 VTH MOSFET 的 7.5V 栅极驱动器
– 14ns 自适应死区时间控制
– 2.3A 拉电流和 3.5A 灌电流能力
– 低侧软启动可实现预偏置启动
• 快速线路和负载瞬态响应
– 具有线路前馈的电压模式控制
– 高增益带宽误差放大器
• 固有保护特性，可实现稳健的设计
– 可调节输出电压软启动
– 断续模式过流保护
– 具有迟滞功能的输入 UVLO
– VCC 和栅极驱动 UVLO 保护
– 精密使能输入和漏极开路 PGOOD 指示器（用
于排序和控制）
– 具有迟滞功能的热关断保护
• 具有可湿性侧面的 20 引脚 VQFN 封装

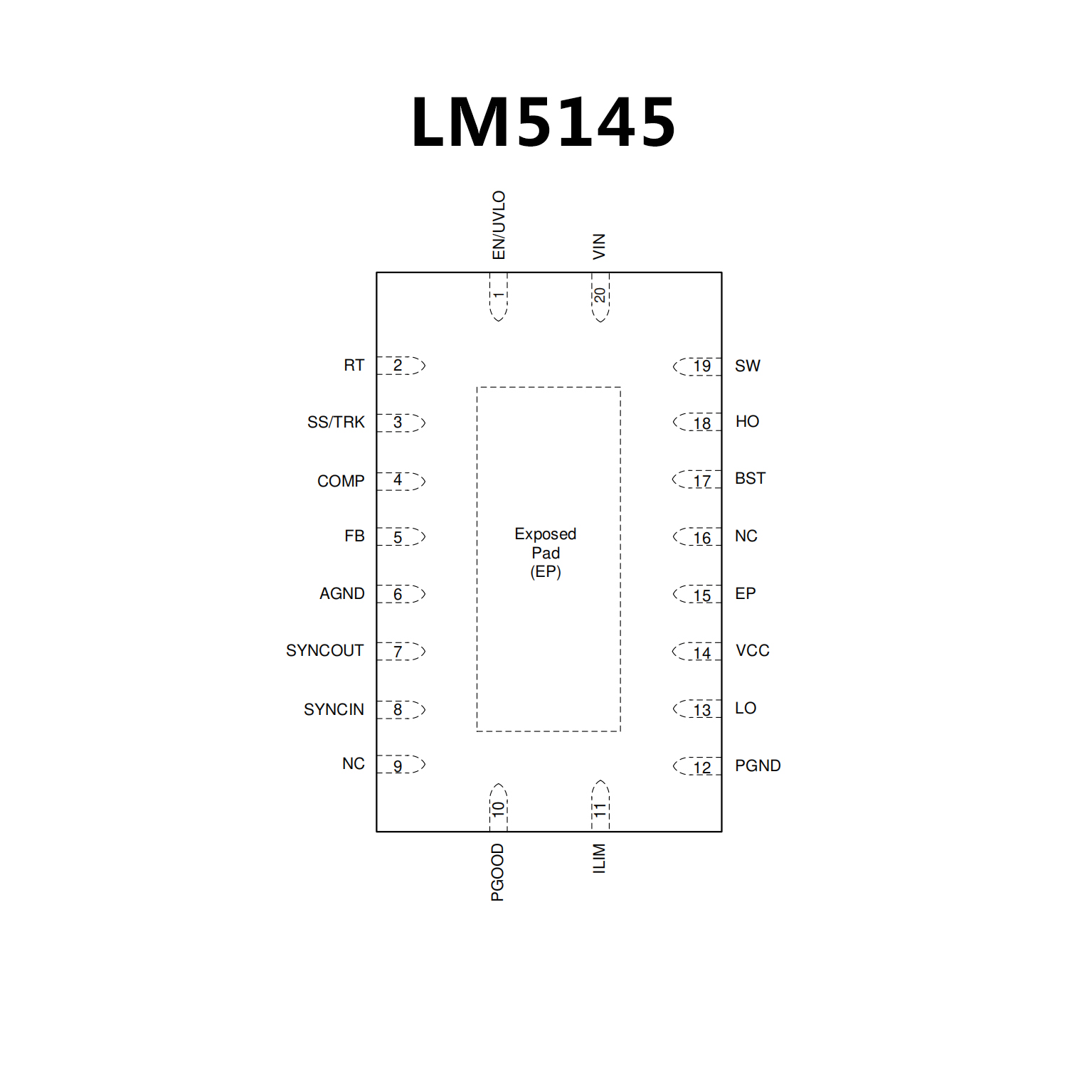

PIN CONFIGUTION
