Low Noise Amplifier for GNSS, SGM13001A Replace AW5025.
SGM13001A
SGM13001A.pdf
SGM13001A.pdfFEATURES
• High Gain:
19.2dB at 1176.45MHz
18.6dB at 1227.6MHz
18.2dB at 1575.42MHz
• Low Noise Figure:
0.78dB at 1176.45MHz
0.89dB at 1227.6MHz
0.90dB at 1575.42MHz
• Low Operation Current: 6.5mA
• Current Less than 1μA in Power Down Mode
• Operating Frequency Range:
1160MHz to 1300MHz
1550MHz to 1615MHz
• Single Supply Voltage Range: 1.6V to 3.1V
• Low Cost BOM
• Lead-Free and RoHS Compliant
• Available in a Green UTDFN-1.1×0.7-6L Package

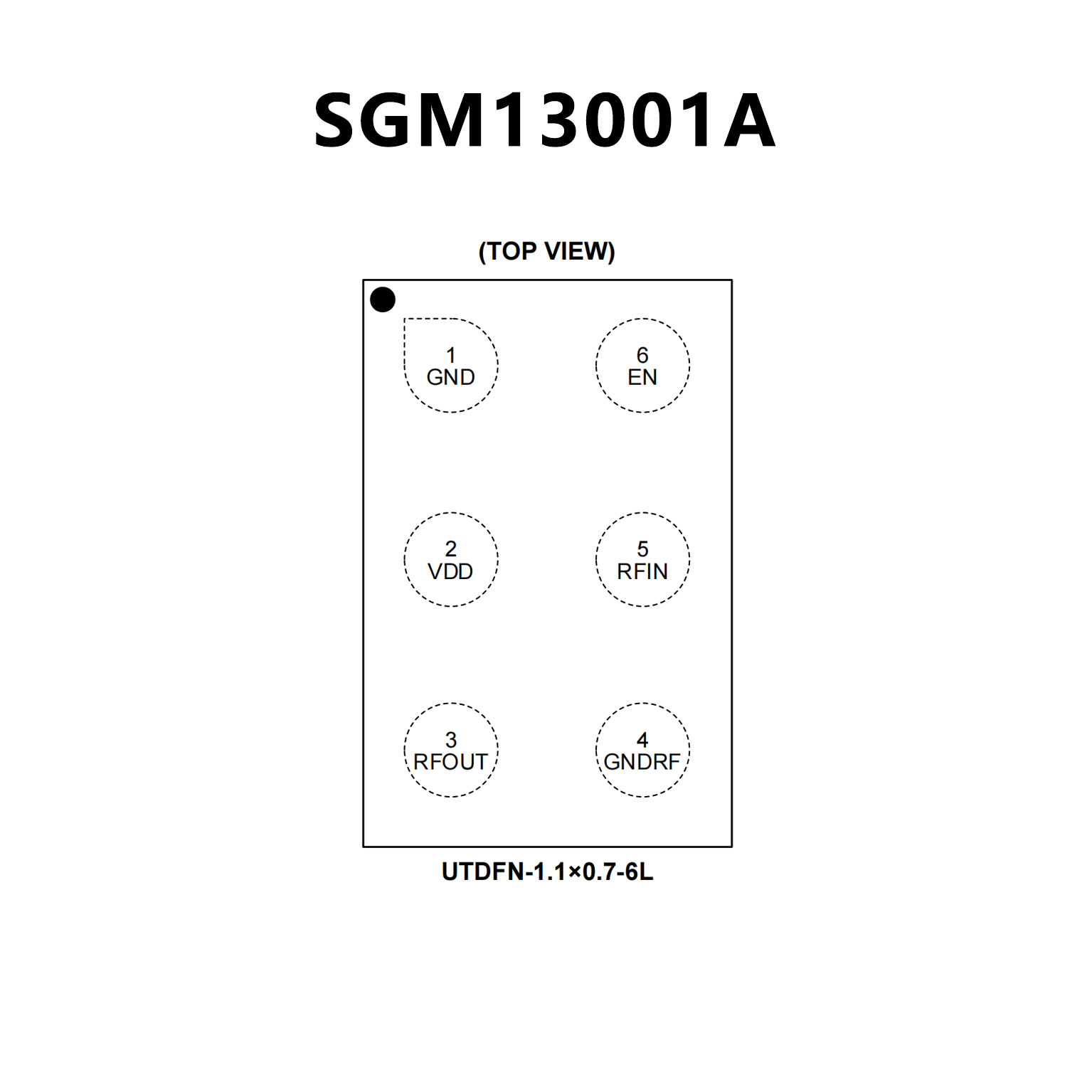

PIN CONFIGUTION
优势替代
FEATURES
• 采用专利的智能线性度增强技术（SLT）以
减轻射频环境干扰；
• 极低的噪声系数：0.60dB；
• 高功率增益：18.5dB；
•高线性度 IIP3oob：+3.6dBm；
• 高输入 1dB 压缩点：-9.4dBm；
• 简单的 PCB 应用，只需一个外置的匹配电感；
• 输出内部匹配到 50 欧姆;
• 工作电压：1.5V~3.6V;
• 工作频率：1550~1615MHz;
• 纤小的 1.1mmX0.7mmX 0.42mm LGA 6L
封装
• 3KV HBM 静电保护（包括 RFIN 和 RFOUT
引脚）
PIN CONFIGUTION
