SGM2045-2.80.pdf• Operating Input Voltage Range: 1.1V to 5.5V
• Fixed Output Voltage Option: 0.6V to 4.2V
• Ultra-Low Noise: 9.5μVRMS (TYP)
• Ultra-Low Quiescent Current: 15μA (TYP)
• Standby Current: 0.03μA (TYP)
• High PSRR: 92dB (TYP) at 1kHz
• Low Dropout Voltage:
100mV (TYP) at 300mA when
VOUT = 1.8V (XTDFN-1×1-4L)
80mV (TYP) at 300mA when
VOUT = 1.8V (WLCSP-0.64×0.64-4B-A)
• Output Short-Circuit Protection
• Thermal Shutdown Protection
• Fast Load Transient Response
• Stable with 1μF Small Case Size Ceramic Capacitors
• -40℃ to +125℃ Operating Temperature Range
• Available in Green XTDFN-1×1-4L
and WLCSP-0.64×0.64-4B-A Packages
• 低输出电压噪声：7µVRMS
无需噪声旁路电容
• 高 PSRR：1kHz 时为 95dB
• 超低 IQ：6.5µA
• 输入电压范围：1.6V 至 6.0V
• 输出电压范围：0.8V 至 5.5V
• 输出电压容差：±1.5%（最大值）
• 超低压降：
在 300mA 下为 140mV（最大值）(VOUT = 3.3V)
在 300mA 下为 145mV（最大值）（VOUT = 3.3V，DBV）
• 低浪涌电流
• 智能使能端下拉
• 与最低 1µF 的陶瓷输出电容搭配使用可保持稳定

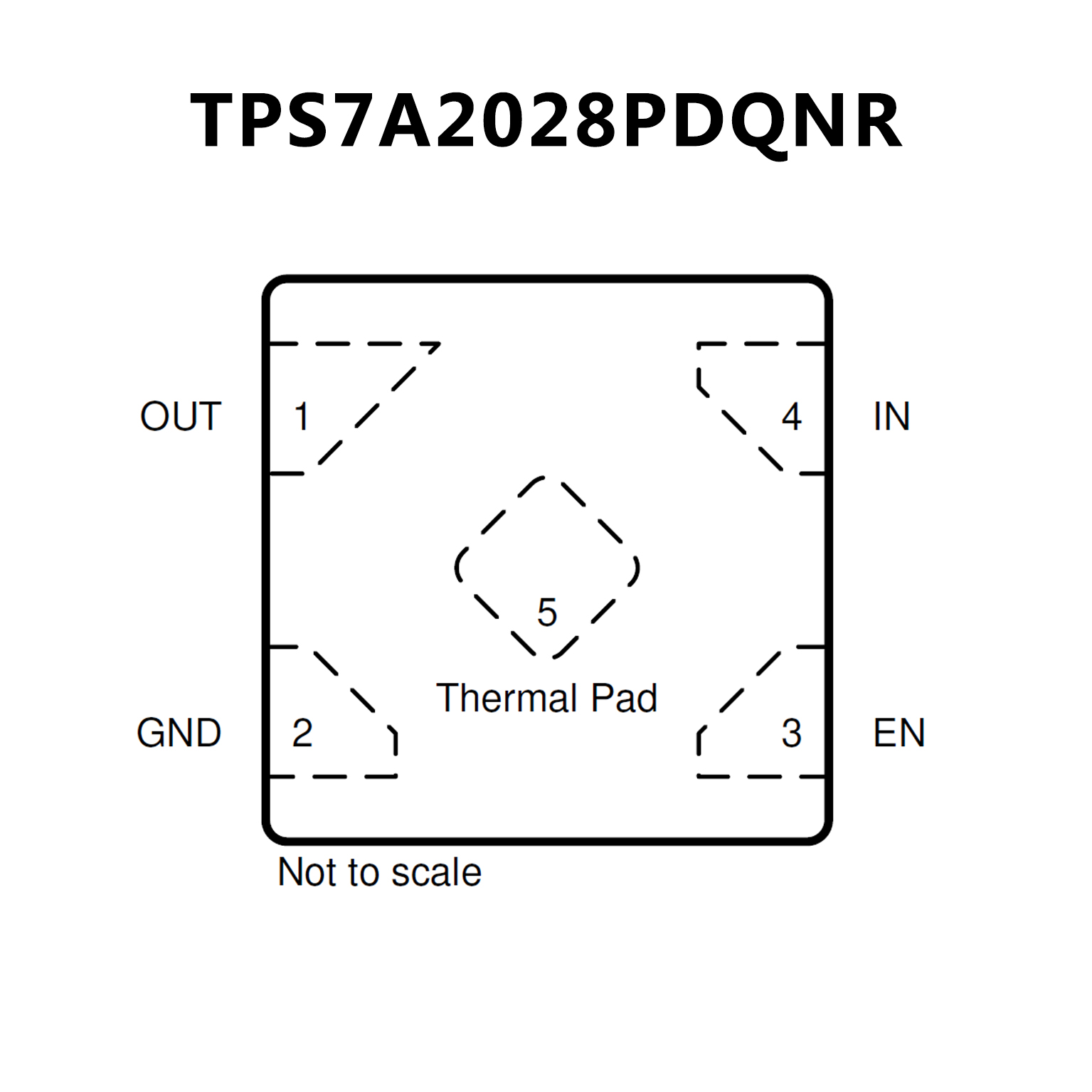

• 封装：
1mm × 1mm X2SON
0.603mm × 0.603mm DSBGA（预发布）
2.90mm × 1.60mm SOT23-5
