Precision, Micro PowerShunt Voltage Reference, SGM4051C Replace LM4041C12.
SGM4051
SGM4051.pdf
SGM4051.pdfFEATURES
• Fixed Output Voltage: 1.225V
• Tight Output Tolerance: 0.5% (MAX)
• Low Temperature Coefficient: 15ppm/℃ (TYP)
• Low Output Noise: 20μVRMS (TYP)
• Wide Operating Current Range:
45μA (TYP) to 12mA
• Stable with All Capacitive Loads
• No Output Capacitor Required
• -40℃ to +125℃ Operating Temperature Range
• Available in a Green SC70-5 Package

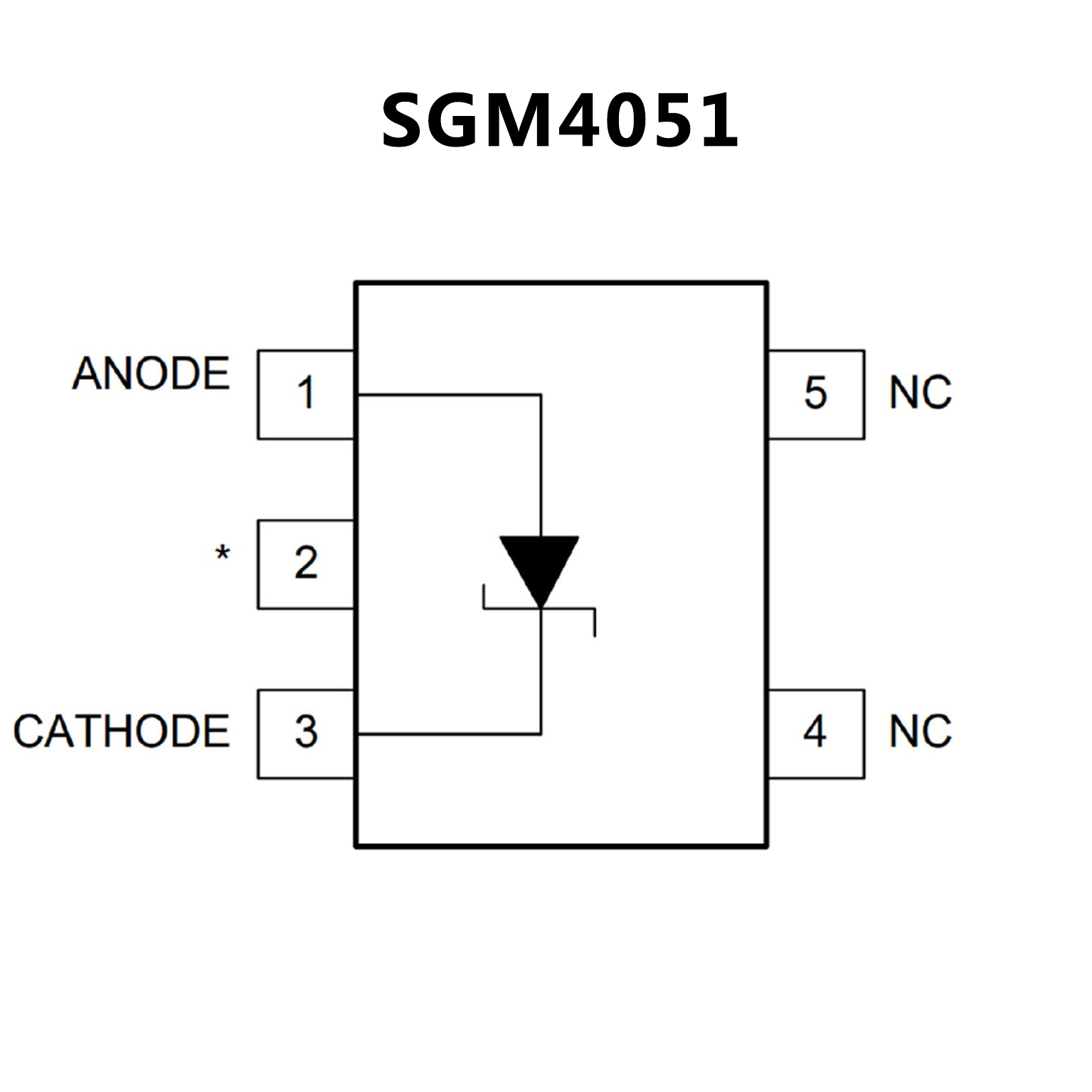

PIN CONFIGUTION
优势替代
FEATURES
• 具有 1.225V 固定输出电压和可调输出电压 （1.225V 至 10V）
• 严格输出容差和低温度系数
0.1%（最大值）
100ppm/°C - A 级 – 0.2%（最大值）
100ppm/°C - B 级 – 0.5%（最大值）
100ppm/°C - C 级 – 1.0%（最大值）
150ppm/°C - D 级 • 低输出噪声。。。20μVRMS（典型值）
• 宽工作电流范围。。。 45μA（典型值）至 12mA
• 与所有容性负载一起工作时保持稳定；无需输出电 容器
• 可提供
工业温度：–40°C 至 85°C
工作温度范围：–40°C 至 125°C

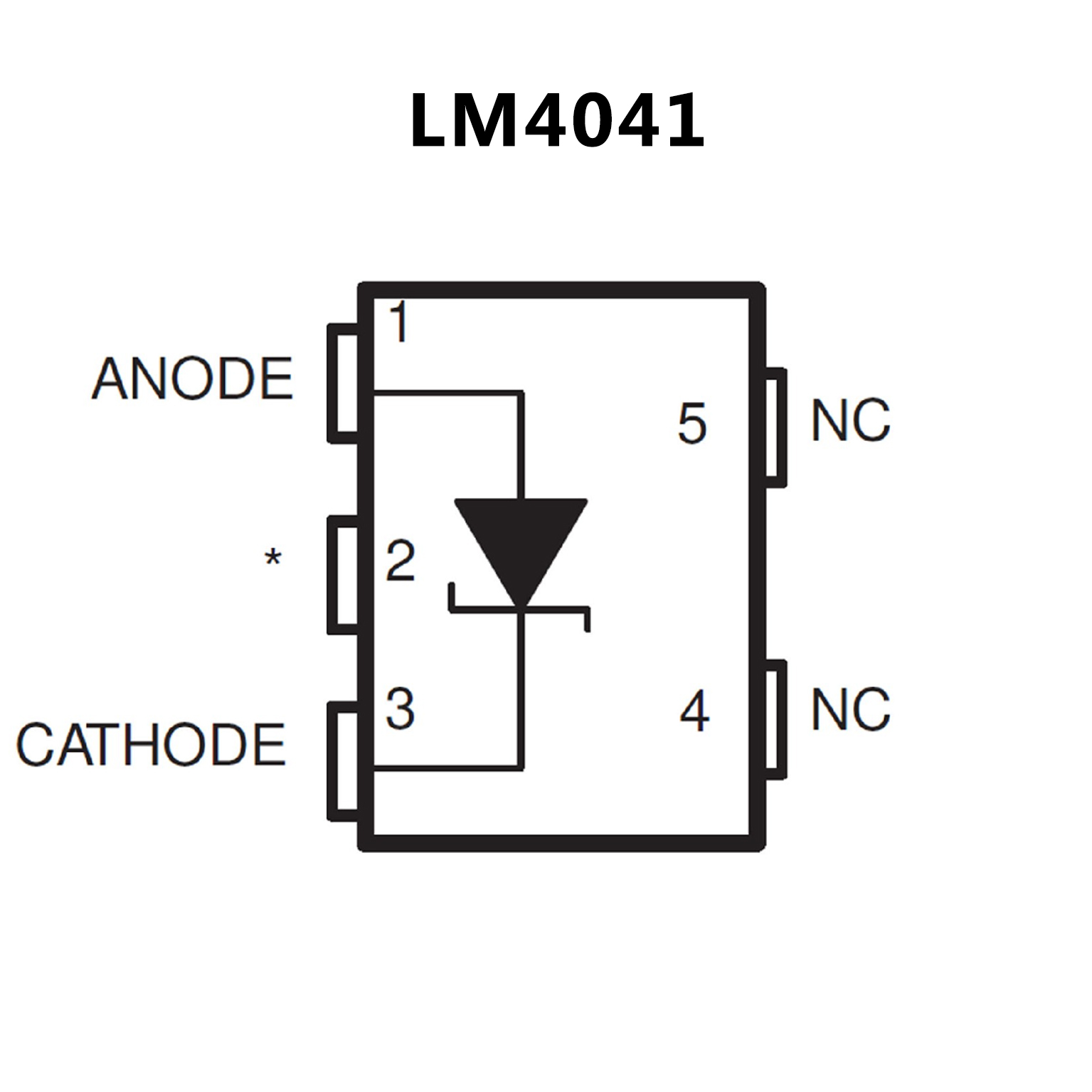

PIN CONFIGUTION
