双向故障保护和检测,10Ω RON,四通道SPST开关, SGM4512 P2P ADG5412BRUZ.
SGM4512
SGM4512.pdf
SGM4512.pdfFEATURES
• Single Supply Voltage Range: +4.5V to +40V
• Dual-Supply Voltage Range: ±4.5V to ±20V
• 1.8V Control Logic
• Low On-Resistance: 23Ω (TYP)
• Fast Switching Time:
tON = 40ns
tOFF = 120ns
• Low Charge Injection: 18pC
• Simple Logic Interface
• Minimum Transients
• -40℃ to +85℃ Operating Temperature Range
• Available in Green SOIC-16 and TSSOP-16 Packages

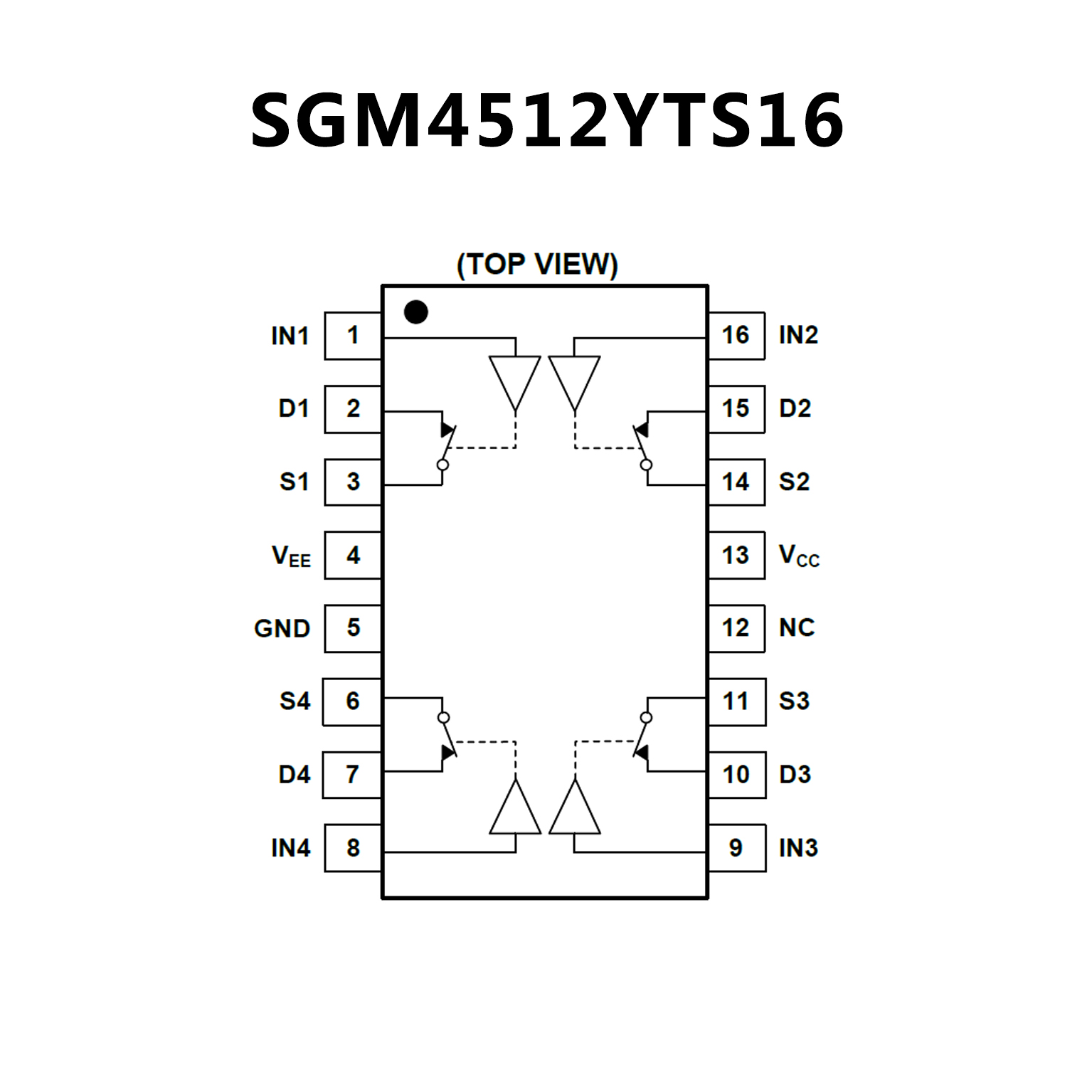

PIN CONFIGUTION
优势替代
FEATURES
• 过压保护可达−55 V和+55 V
• 关断保护可达−55 V和+55 V
• 源极和漏极引脚均有过压保护
• 低导通电阻：10 Ω
• 导通电阻平坦度：0.5 Ω
• 人体模型(HBM) ESD额定值：3 kV
• 所有条件下都具有防闩锁特性
• 无数字输入时处于已知状态
• 模拟信号范围：VSS至VDD
• ±5 V至±22 V双电源供电
• 8 V至44 V单电源供电
• 额定电源电压范围：±15 V、±20 V、+12 V和+36 V

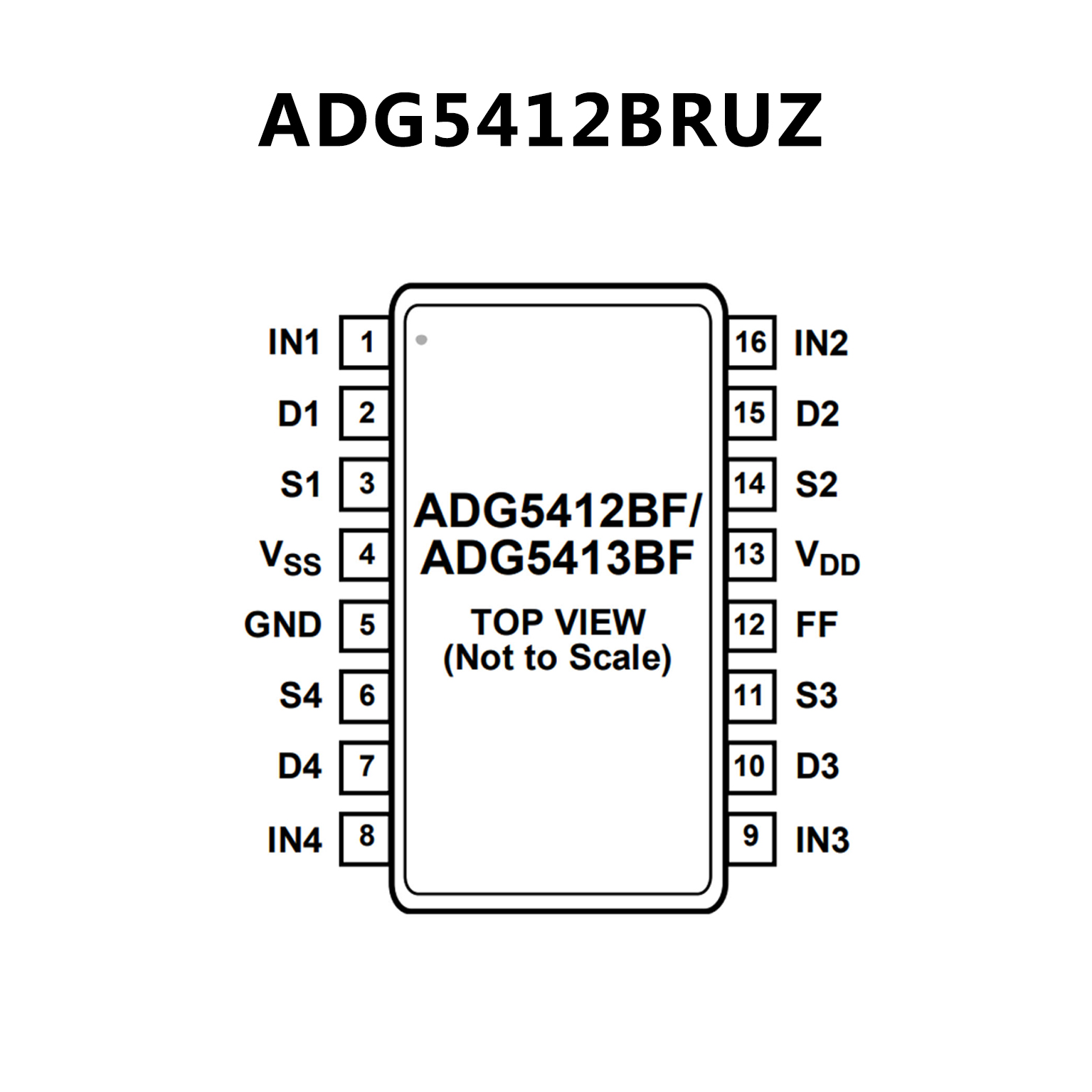

PIN CONFIGUTION
