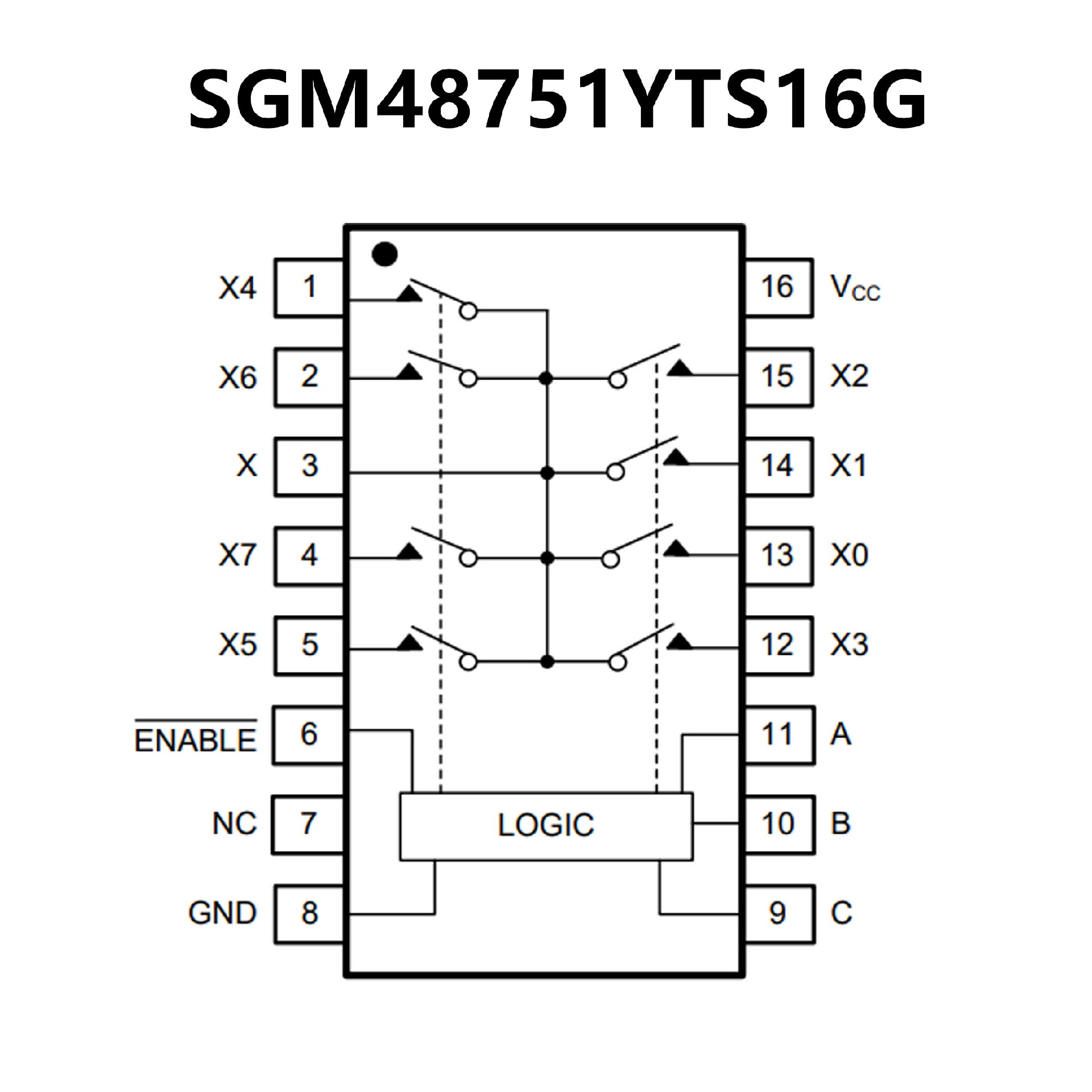

SGM48751.pdf• Guaranteed On-Resistance
48Ω (TYP) with 5V Supply
• Guaranteed On-Resistance Match BetweenChannels
• Low Off-Leakage Current 1nA (TYP) at +25℃
• Low On-Leakage Current 1nA (TYP) at +25℃
• Optimized Rise Time and Fall Time of A, B, C
Control Pins to Reduce Clock Feedthrough Effect
• 2.5V to 5.5V Single Supply Operation
• 1.8V Logic Compatible
• High Off-Isolation: -83dB (RL = 50Ω, f = 1MHz)
• -40℃ to +85℃ Operating Temperature Range
• Available in Green SOIC-16, SSOP-16,
TSSOP-16 and TQFN-3×3-16L Packages

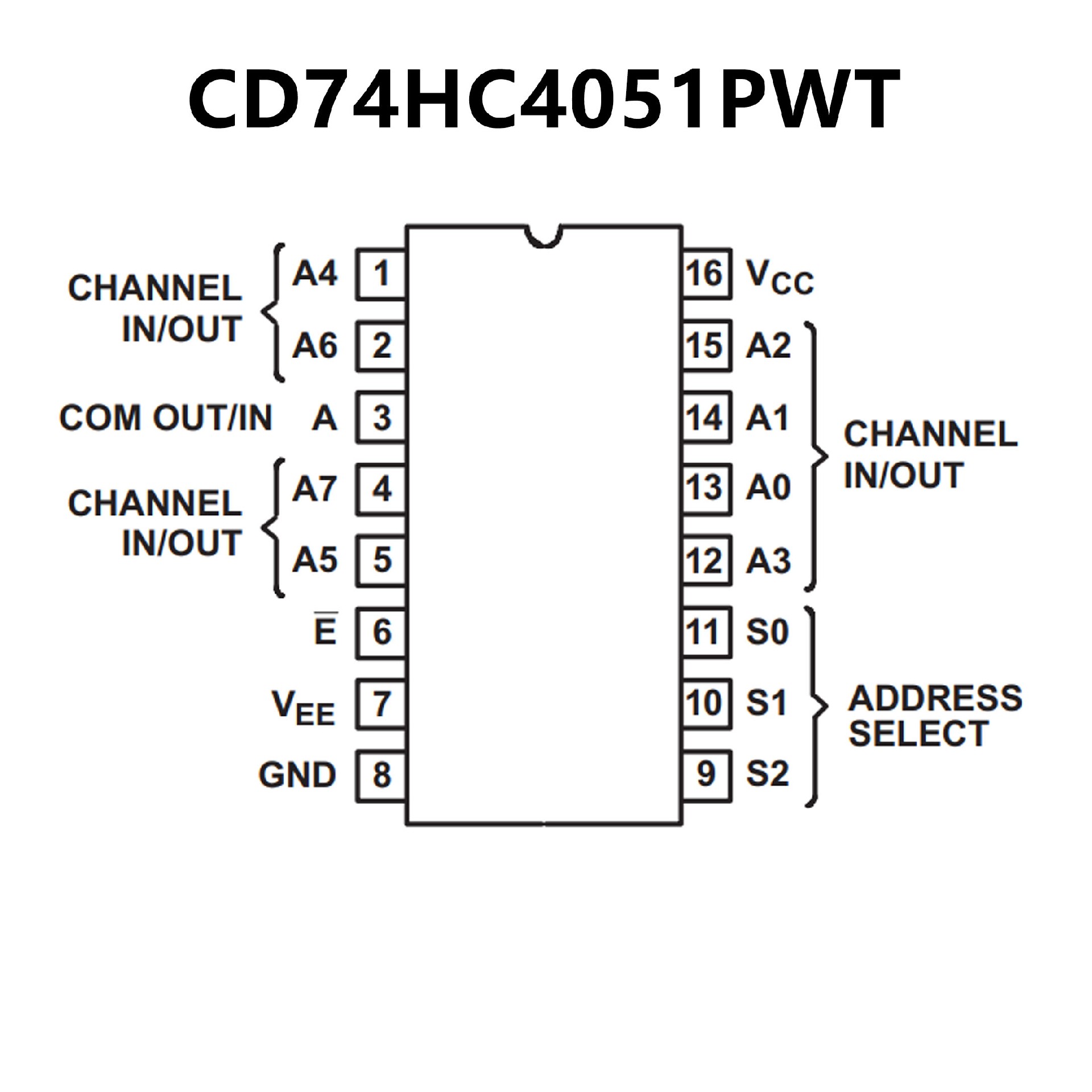

• 宽模拟输入电压范围：±5V（最大值）
• 低导通电阻
70Ω（典型值）(VCC – VEE = 4.5V)
40Ω（典型值）(VCC – VEE = 9V)
• 低开关间串扰
• 快速开关和传播速度
• 先断后合开关
• 宽工作温度范围：
55°C 至 +125°C
• CD54HC 和 CD74HC 类型
工作控制电压：2V 至 6V
开关电压：0V 至 10V
• CD54HCT 和 CD74HCT 类型
工作控制电压：4.5V 至 5.5V
开关电压：0V 至 10V
直接 LSTTL 输入逻辑兼容性
VIL = 0.8V（最大值），VIH = 2V（最小值）
CMOS 输入兼容性 在电压为 VOL、VOH时，II ≤ 1µA
