SGM66055A.pdf• 93% Efficient Synchronous Boost Converter
• Device Quiescent Current: 23µA (TYP)
• Operating Input Voltage Range: 2.5V to 4.5V
• Fixed Output Voltages: 5.0V and 5.4V
• Output Voltage Clamping: 5.7V
• Power-Save Mode for Improved
Efficiency at Low Output Power
• Pass-through Mode by Pulling EN Low
• Low Reverse Leakage Current when VOUT > VIN
• Over-Temperature Protection

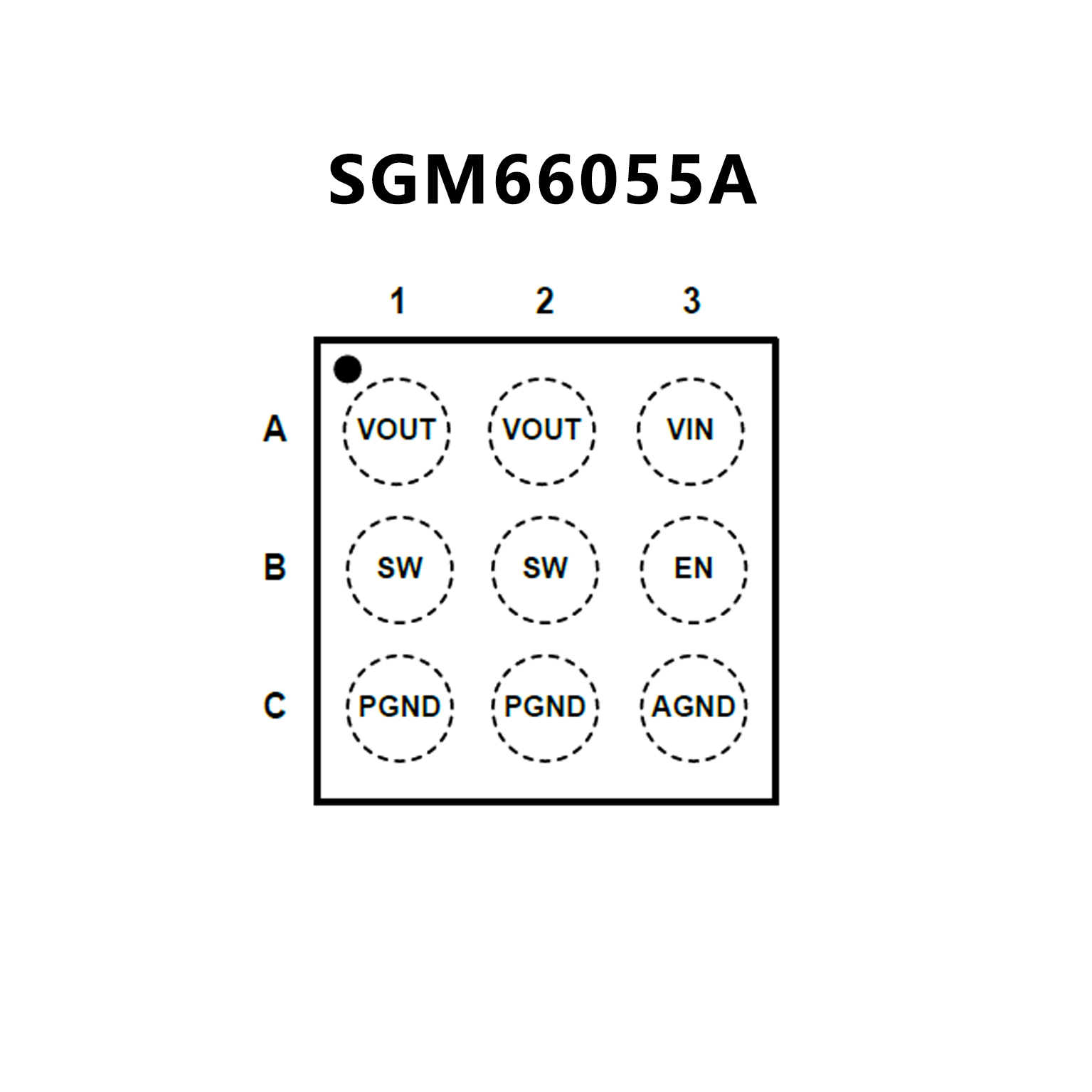

• Available in a Green WLCSP-1.21×1.21-9B Package
• -40℃ to +85℃ Operating Temperature Range
• 运行率为 3.5MHz 时，效率 93%
• 待机模式时，，静态电流为 22μA
• 正常操作时，，静态电流为 36μA
• 2.3V 至 5.5V 的宽 VIN范围
• VIN ≥ VOUT运行
• VOUT= 4.5V, VIN ≥2.65V时，IOUT ≥800mA
• VOUT = 5.0V, VIN ≥3.3V 时，IOUT ≥1000mA
• VOUT = 5.0V, VIN ≥3.3V 时，
IOUT ≥1500mA（（峰值））
• DC 电压输出总精度为 ±2%
• 轻负载频率脉冲制 (PFM) 模式
• 停机期间，可选待机模式或真实负载断开
• 热关断和过载保护
• 只需三个表面贴装外部组件
• 总解决方案尺寸 < 25mm2

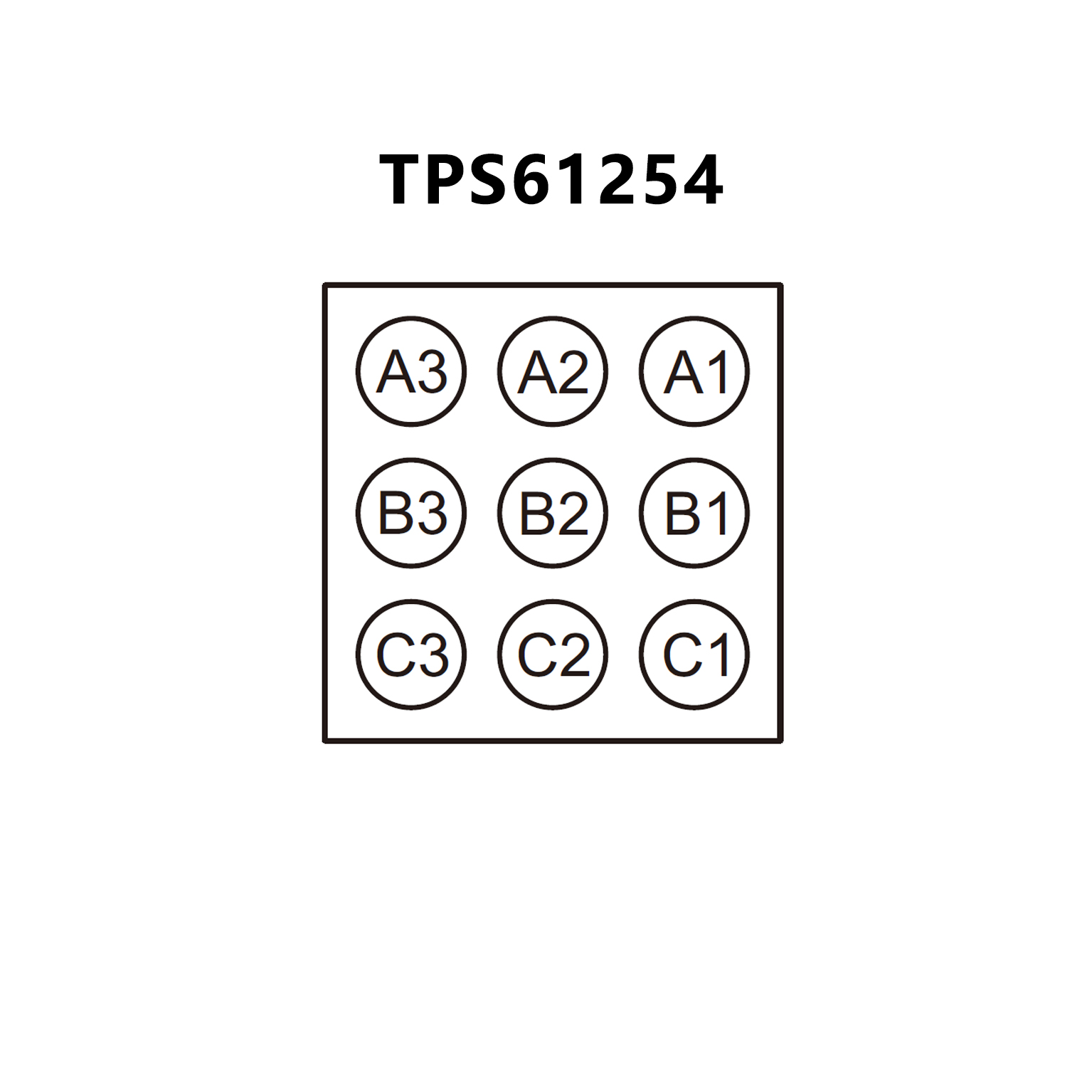

• 9 引脚 NanoFreeTM(CSP) 封装
