SGM8255A.pdf• Low Offset Voltage: 25μV (MAX)
• Rail-to-Rail Output Swing
• 4.5V to 36V Single Supply Operation
• Open-Loop Voltage Gain: 150dB (TYP)
• PSRR: 150dB (TYP)
• CMRR: 135dB (TYP)
• 0.1Hz to 10Hz Noise: 0.2μVP-P
• Input Voltage Noise Density: 12nV/ Hz at 1kHz
• Gain-Bandwidth Product: 8.5MHz
• Low Supply Current: 0.85mA/Amplifier (TYP)
• Overload Recovery Time: 0.7μs
• -40℃ to +125℃ Operating Temperature Range
• Small Packaging:

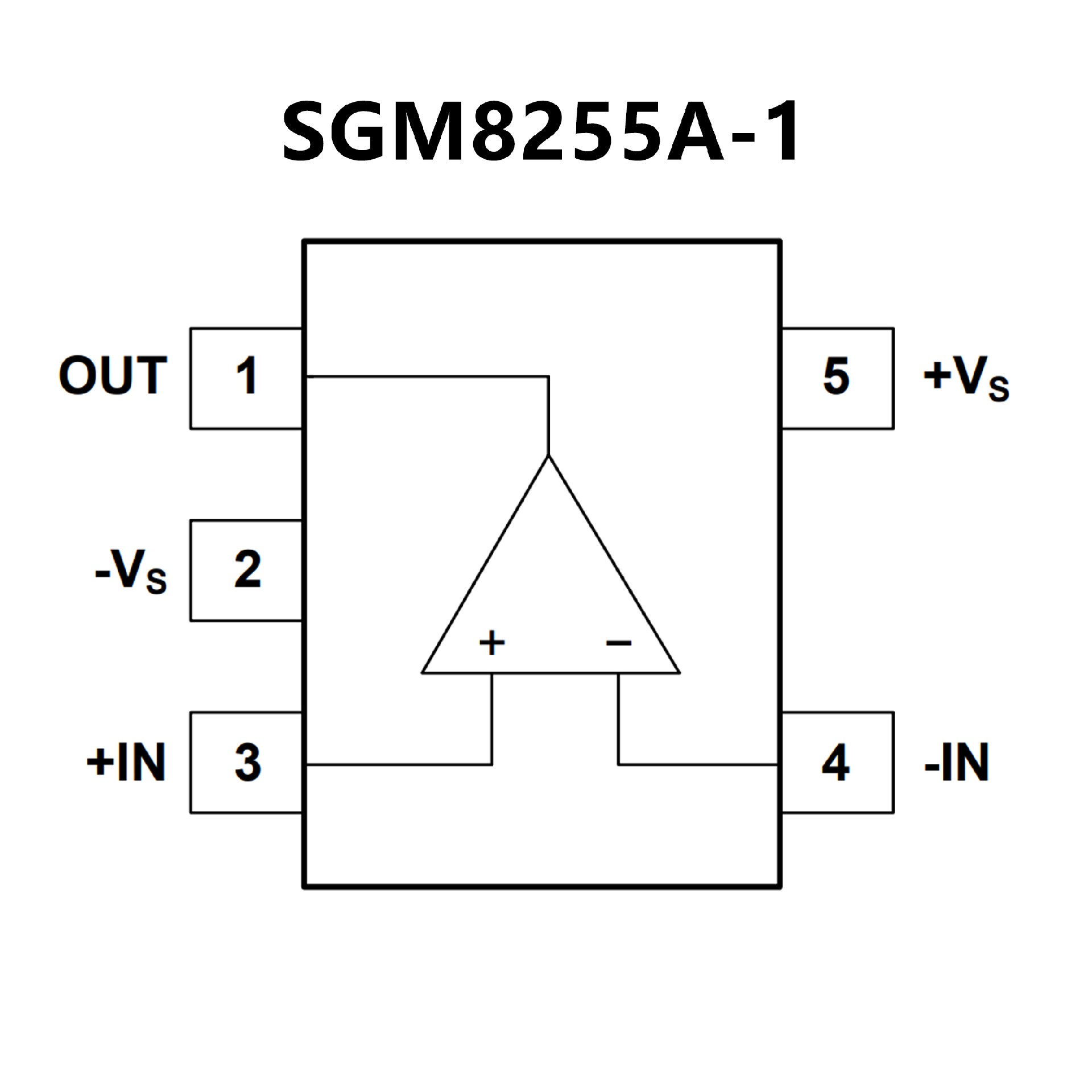

SGM8255A-1 Available in Green SOT-23-5,
SOIC-8 and MSOP-8 Packages
SGM8255A-2 Available in Green SOIC-8 and
MSOP-8 Packages
• VS = ±15V，TA = 25°C（典型值，除非另有说明）
• 宽电源电压范围：2.5V 至 32V
• 输出电流：+65mA/−100mA
• 增益带宽积：20MHz
• 压摆率：18V/µs
• 容性负载容差无限制
• 输入共模电压越过电源轨 0.3V
• 输入电压噪声：15nV/√Hz
• 输入电流噪声：1.3pA/√Hz
• 电源电流/通道：1.1mA
• 失真 THD+噪声：−86dB
• 温度范围：−40°C 至 125°C
• 在 −40°C、25°C 和 125°C 温度下以
2.7V、±5V 和±15V 的电压经过测试。

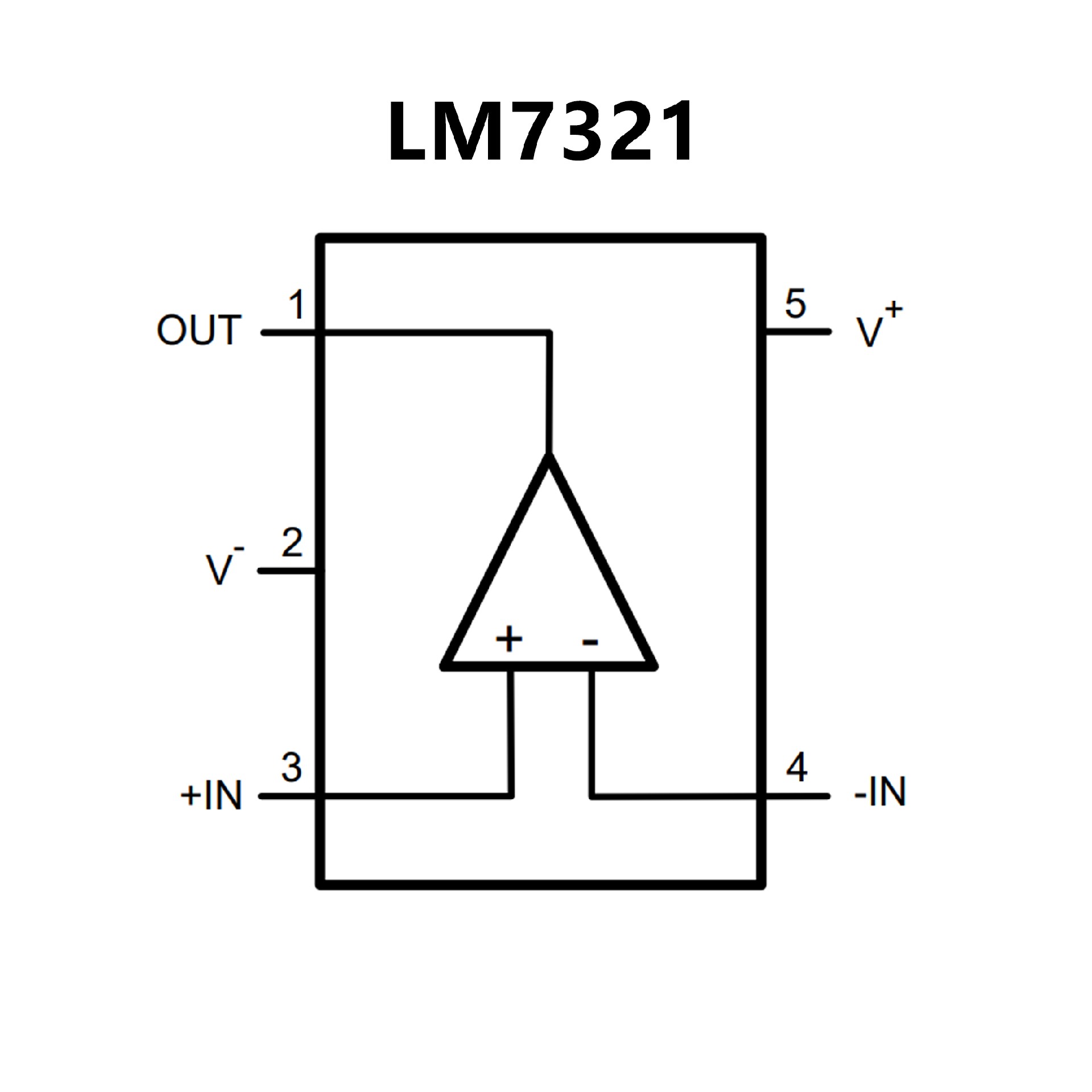

• LM732xx 是通过了 AEC-Q100
1 级认证的汽车级产品。
