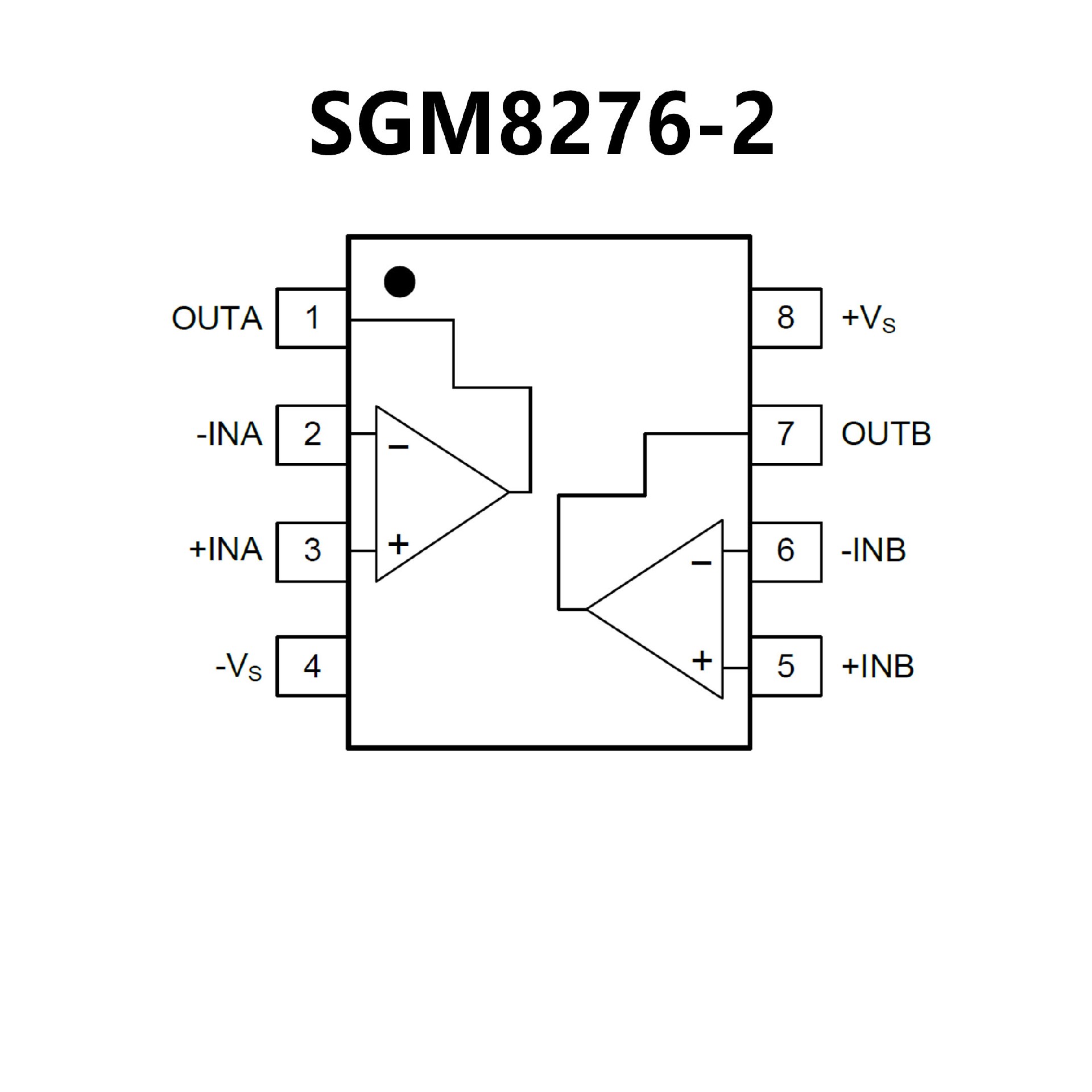

SGM8276-2.pdf• Wide Input Common Mode and Differential VoltageRanges
• Low Input Bias and Offset Current
• Output Short-Circuit Protection
• Rail-to-Rail Input and Output
• High Input Impedance
• Low Offset Voltage: 0.3mV (TYP), 1.5mV (MAX)
• Low Noise: 10nV/Hz at 1kHz
• Gain-Bandwidth Product: 10MHz
• High Slew Rate: 8V/μs
• -40℃ to +125℃ Operating Temperature Range
• Small Packaging:
SGM8276-1 Available in a Green SOT-23-5 Package
SGM8276-2 Available in a Green SOIC-8 Package
SGM8276-4 Available in a Green SOIC-14 Package

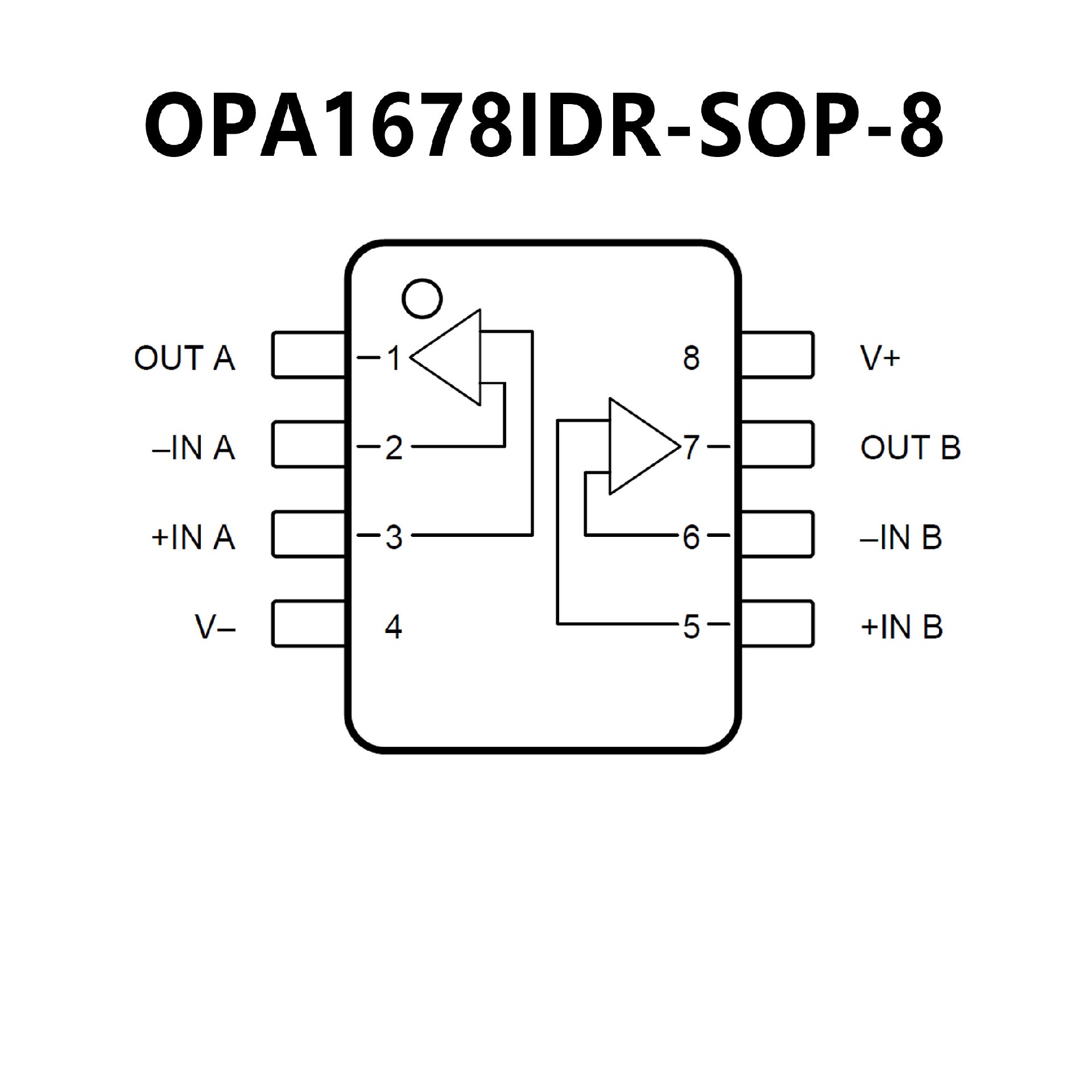

• 低噪声：1kHz 时为4.5nV/√Hz
• 低失真：1kHz 时为0.0001%
• 高开环增益：114dB
• 高共模抑制：110dB
• 低静态电流：
– 每通道2mA
• 低输入偏置电流：10pA（典型值）
• 压摆率：9V/μs
• 宽增益带宽：16MHz (G = 1)
• 单位增益稳定
• 轨至轨输出
• 宽电源电压范围：
– ±2.25V 至±18V 或4.5V 至36V
• 双通道和四通道版本
• 小封装尺寸：
– 双通道：SO-8、MSOP-8、SON-8
– 四通道：SO-14、TSSOP-14、QFN-16
