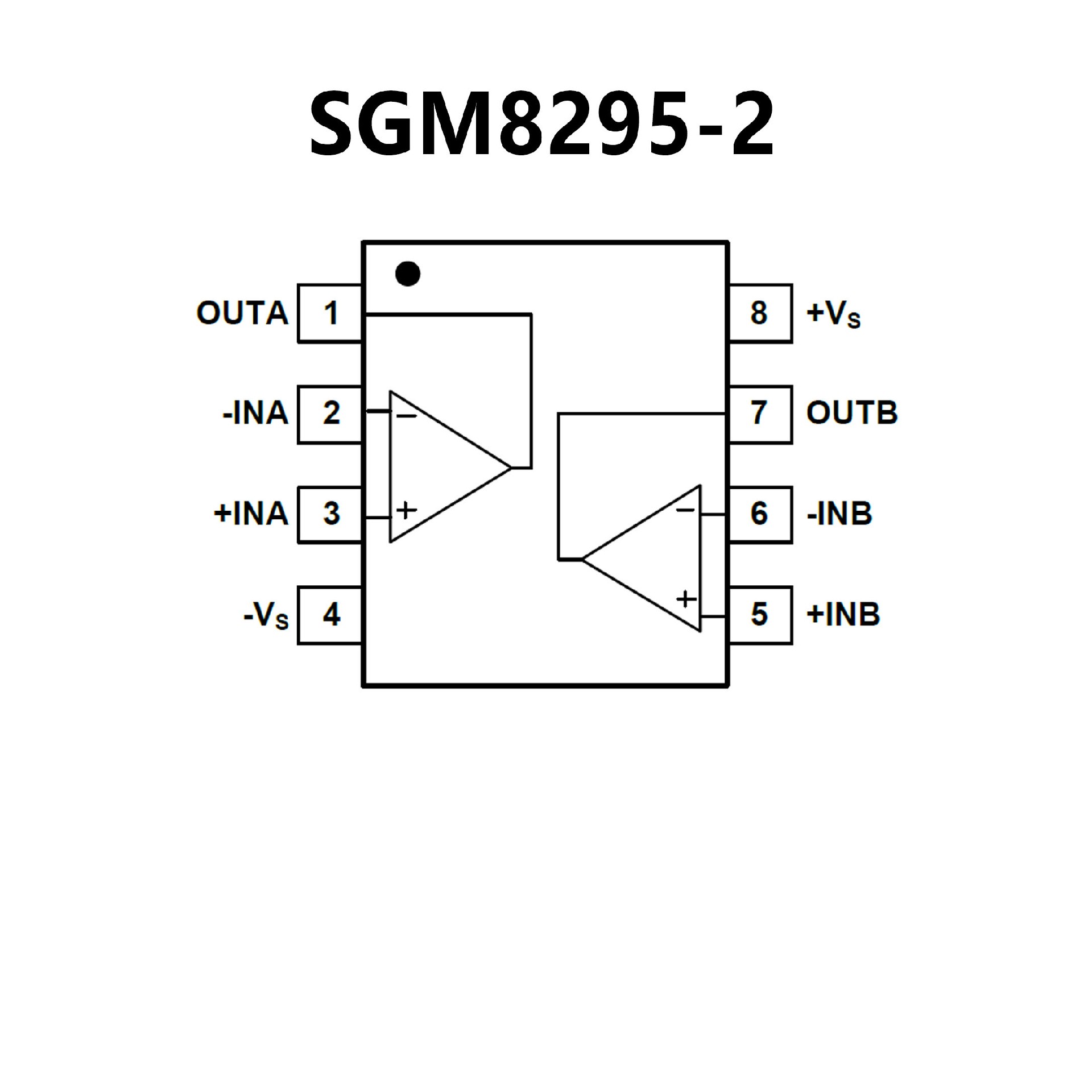

SGM8295-2.pdf• Low Noise: 4.5nV√Hz
• Rail-to-Rail Output
• Very Low Offset Voltage: 250μV (MAX)
• Low Bias Current: ±1nA (TYP)
• High Gain-Bandwidth Product: 9MHz
• High Slew Rate: 8V/μs
• High Open-Loop Gain: 130dB at VS = ±15V
• High PSRR: 145dB
• Settling Time to 0.1% with 1V Step: 1μs
• Overload Recovery Time: 10μs
• Operating Voltage Range:
3.6V to 36V or ±1.8V to ±18V
• Input Common Mode Voltage Range:
(-VS) + 1.5V to (+VS) - 2V
• Low Supply Current:
1.5mA/Amplifier (TYP)
• -40℃ to +125℃ Operating Temperature Range
• Small Packaging:
SGM8295-1 Available in Green SOT-23-5 and
SOIC-8 Packages
SGM8295-2 Available in Green SOIC-8 and
MSOP-8 Packages
SGM8295-4 Available in a Green SOIC-14 Package

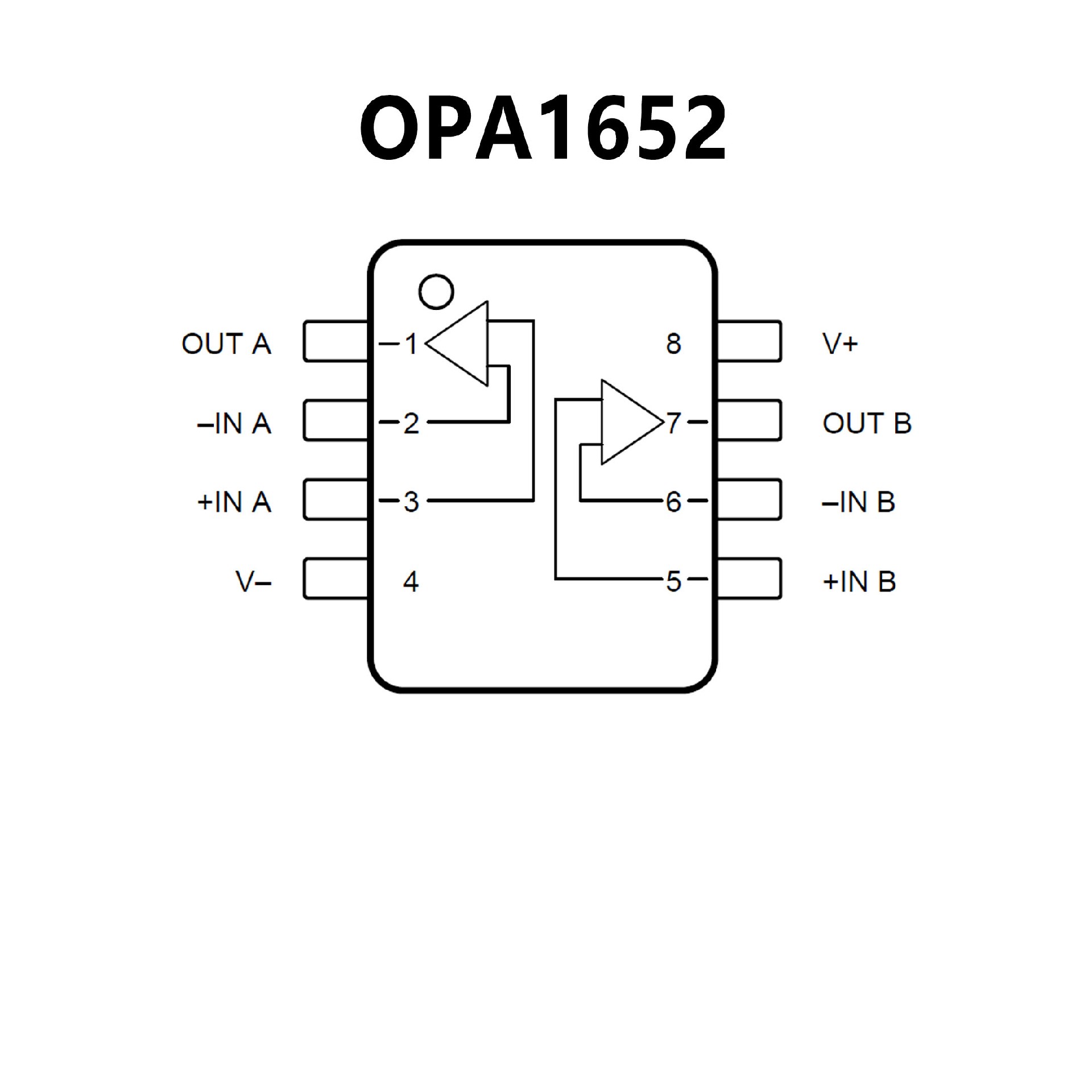

• 低噪声：
4.5nV/√Hz（频率为1kHz 时）
3.8nV/√Hz（频率为10kHz 时）
• 低失真：1kHz 时为0.00005%
• 低静态电流：
每通道2mA
• 低输入偏压电流：10pA
• 压摆率： 10V/μs
• 宽增益带宽：18MHz (G = 1)
• 单位增益稳定
• 轨到轨输出
• 宽电源电压范围：
±2.25V 至±18V 或4.5V 至36V
• 可提供双通道和四通道版本
• 小型封装：
双通道：小外形尺寸(SO)-8 和微型小外形尺寸
(MSOP)-8
四通道：小外形尺寸(SO)-14 和薄型小外形尺寸
(TSSOP)-14
