1.1MHz, 46μA, Rail-to-Rail I/O, CMOS Operational Amplifiers,SGM8542 Replace LMV612.
SGM8542
SGM8542.pdf
SGM8542.pdfFEATURES
• Low Cost
• Rail-to-Rail Input and Output
• Input Offset Voltage: 3.5mV (MAX)
• Unity Gain Stable
• Gain-Bandwidth Product: 1.1MHz
• Very Low Input Bias Current: 0.5pA
• Supply Voltage Range: 2.1V to 5.5V
• Input Voltage Range: -0.1V to 5.6V with VS = 5.5V
• Low Supply Current: 46μA/Amplifier
• Small Packaging:
SGM8541 Available in Green SOIC-8,
SC70-5 and SOT-23-5 Packages
SGM8542 Available in Green SOIC-8,
MSOP-8 and TSSOP-8 Packages
SGM8544 Available in Green
SOIC-14 and TSSOP-14 Packages

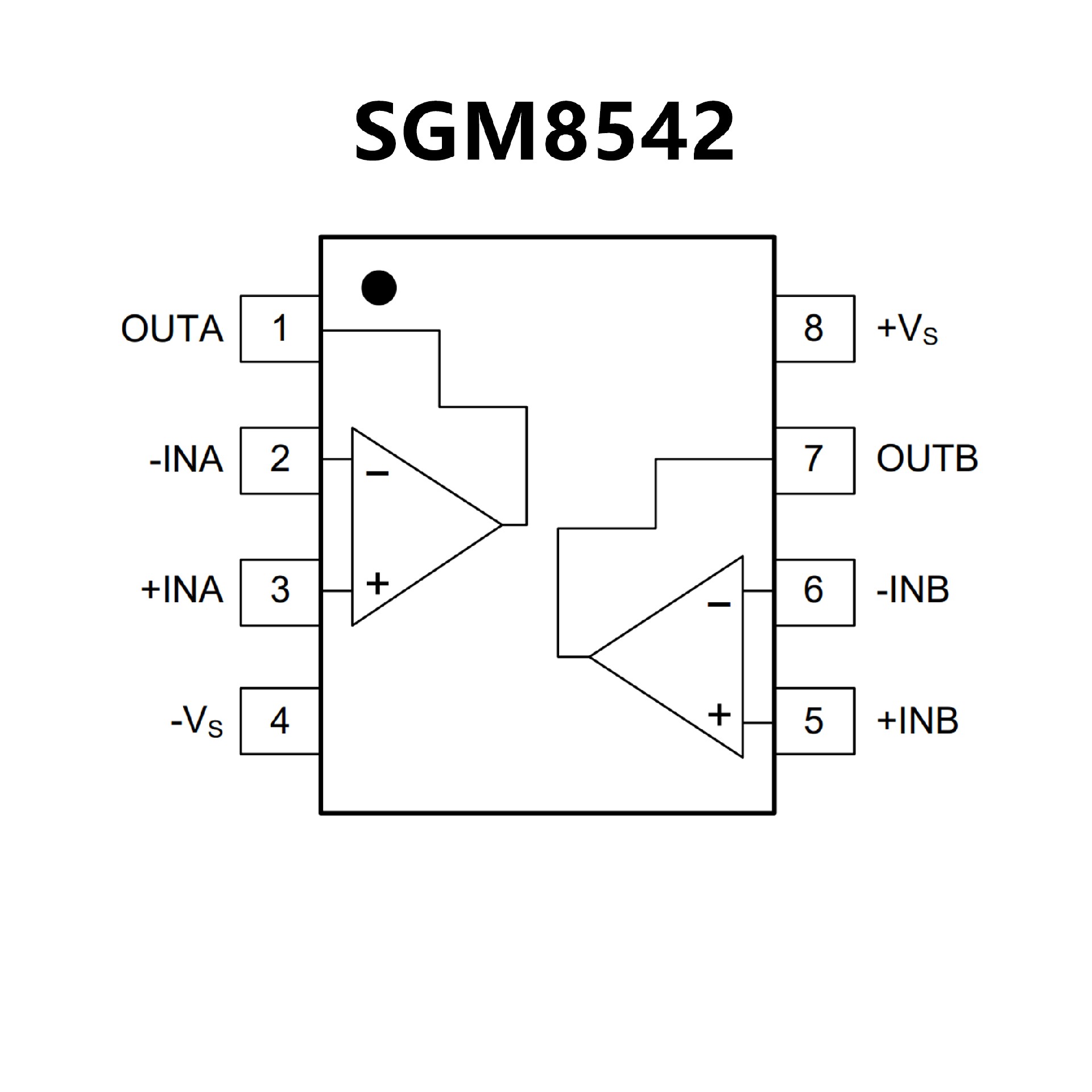

PIN CONFIGUTION
优势替代
FEATURES
• 电源电压值：1.8V（典型值）
• 得到保证的 1.8V、2.7V 和 5V 规格
• 输出摆幅：600Ω 负载时，电源轨摆幅 80mV
2kΩ 负载时，电源轨摆幅 30mV
• VCM = 超过电源轨 200mV
• 100μA 电源电流（每个通道）
• 1.4MHz 增益带宽积
• 最大 VOS = 4mV
• 温度范围：−40°C 至 +125°C
• 使用 LMV61x 并借助 WEBENCH®
电源设计器创建定制设计方案

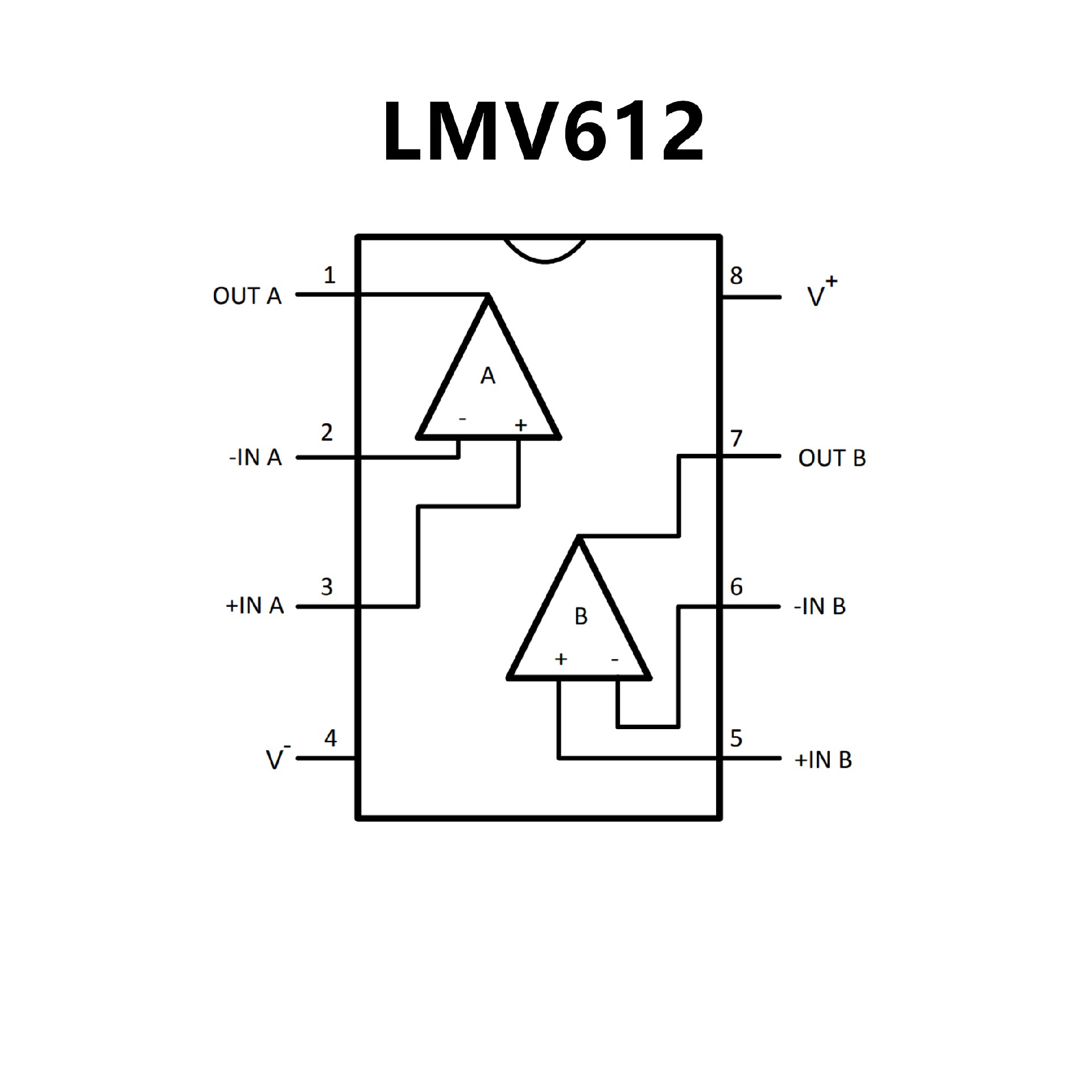

PIN CONFIGUTION
