1.8V, Micro-Power CMOS Zero-Drift Operational Amplifiers, SGM8957-2 Replace AD8237.
SGM8957-2
SGM8957-2.pdf
SGM8957-2.pdfFEATURES
• Low Offset Voltage: 25μV (MAX)
• Low 0.1Hz to 10Hz Noise: 2μVP-P
• Quiescent Current: 20μA/Amplifier (TYP)
• Single Supply Operation
• Integrated RFI Filter
• Supply Voltage Range: 1.8V to 5.5V
• Rail-to-Rail Input/Output
• -40℃ to +125℃ Operating Temperature Range
• Small Packaging:
SGM8957-1 Available in Green SOT-23-5, SC70-5
and SOIC-8 Packages SGM8957-2 Available
in Green SOIC-8, MSOP-8 and TDFN-3×3-8L Packages
PIN CONFIGUTION
优势替代
FEATURES
通过2个外部电阻设置增益
可在所有增益下实现低增益漂移
非常适合电池供电的仪器仪表电源电流：
115 μA 轨到轨输入和输出
零输入交越失真
针对出色的直流性能而设计
最小共模抑制比(CMRR)：106 dB
最大失调电压漂移：0.3 μV/°C
最大增益误差：0.005%(全部增益)
最大增益漂移：0.5 ppm/°C(所有增益)
输入偏置电流：125°C下保证1 nA
调节补偿的带宽模式引脚(BW)
8 kV HBM ESD额定值
片内RFI滤波器
单电源供电：1.8 V至5.5 V
8引脚MSOP封装

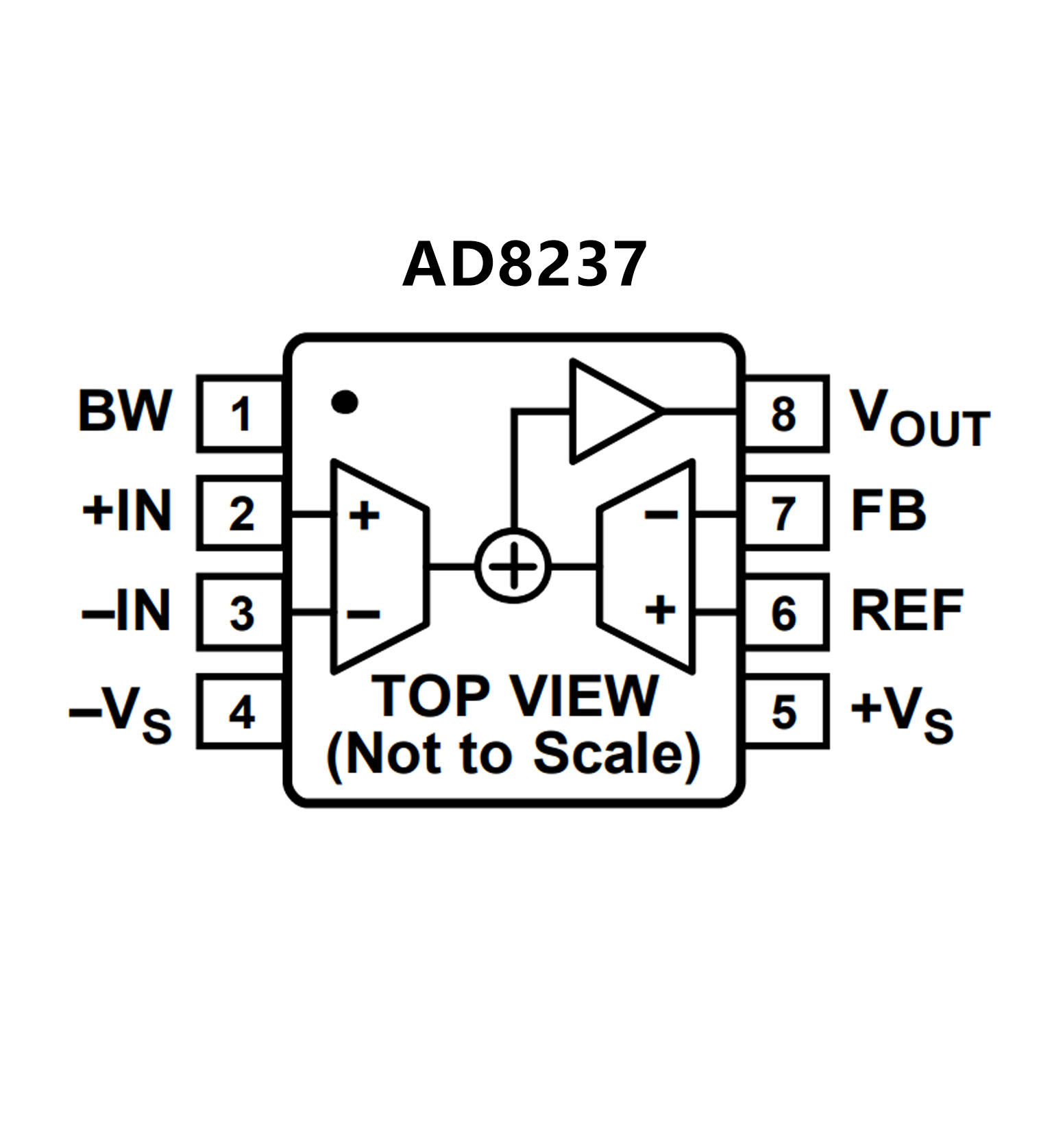

PIN CONFIGUTION
