国产替代 / 车规产品
圣邦微SGM721Q | 5V 11MHz 1ch OPA | 可Pin-to-Pin替代 TI TLV9061-Q1
No.14779
关键参数比对
圣邦微SGM721Q
TI TLV9061-Q1
SGM721Q.pdf增益带宽积（GBW）
11MHz（典型值）
10MHz（典型值）
压摆率
7V/μs（典型值）
6.5V/μs（典型值）
输入失调电压（25℃）
±6.5mV（最大值）
1.8mV（最大值）
静态电流/通道
1.2mA（典型值）
0.538mA（典型值）
1kHz输入噪声密度
12.5nV/√Hz（典型值）
16nV/√Hz（典型值）
封装
SOT-23-5
SOT-23

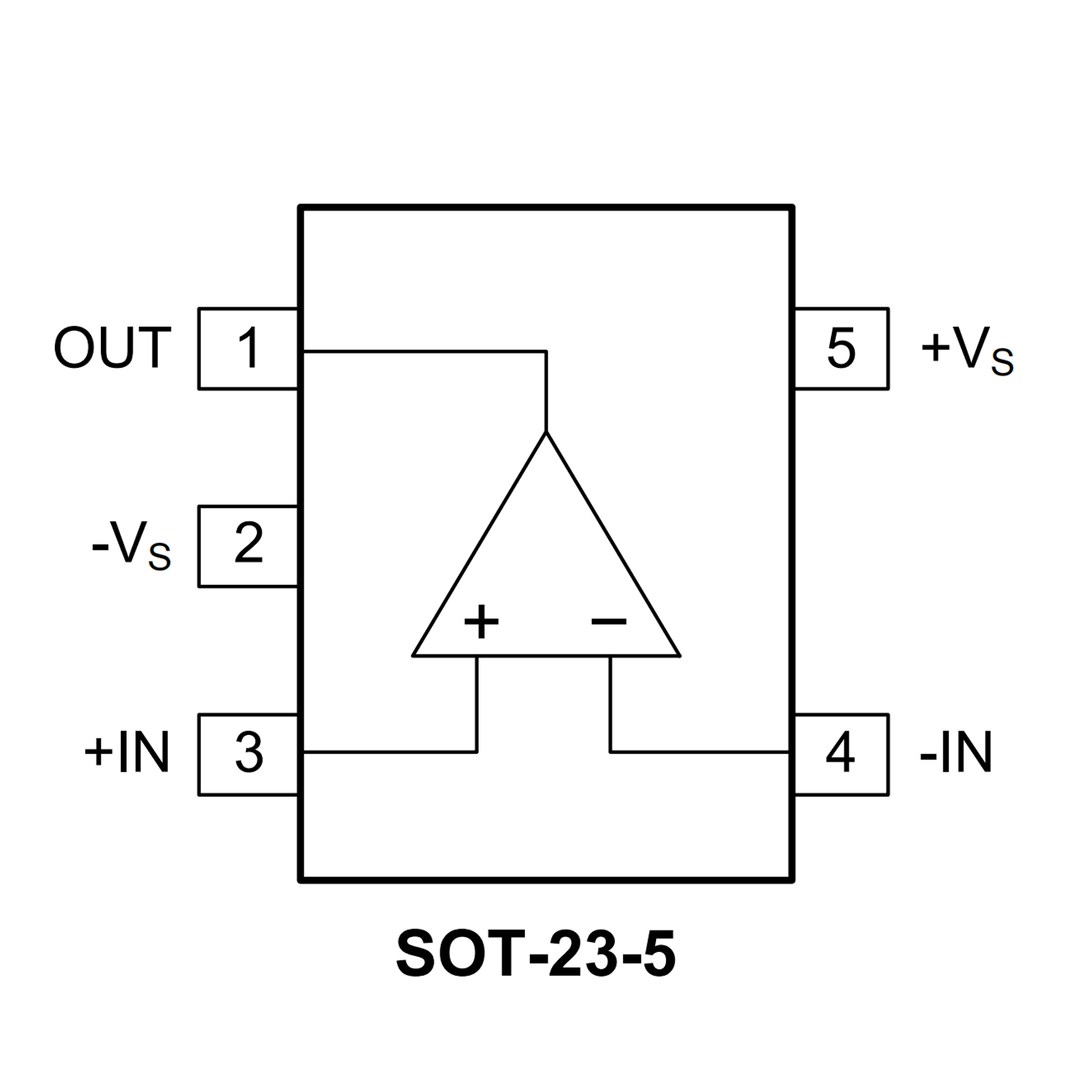

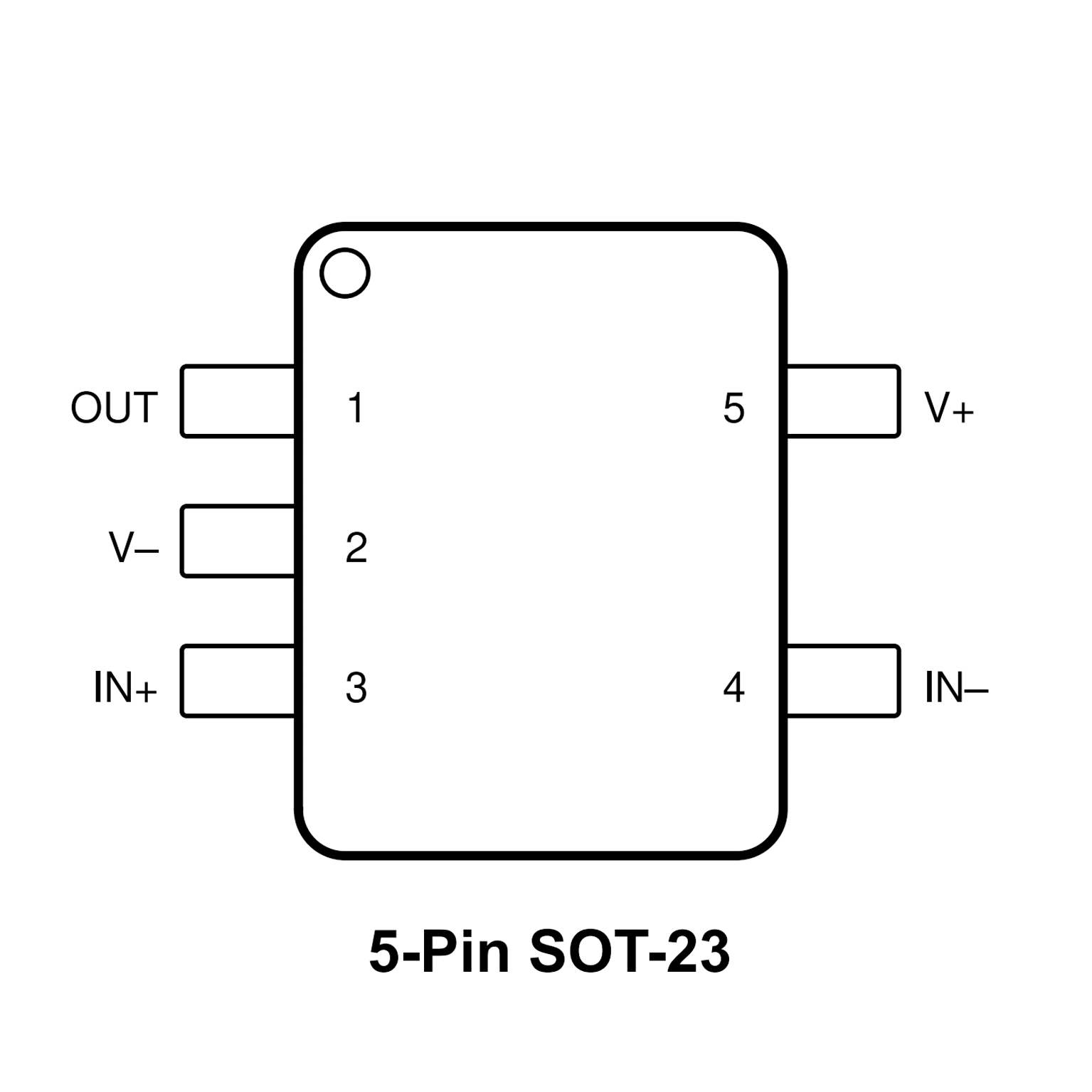

PIN 脚定义
SGM721Q替代TLV9061-Q1注意事项（FAQ）
1.低压供电场景需确认适配性？
SGM721Q最低供电电压为2.1V，而TLV9061-Q1可低至1.8V。若原电路设计在1.8V~2.1V区间供电，替换后运放将无法正常启动，需确认供电轨电压始终高于2.1V。
2.失调电压精度差异需校准？
SGM721Q最大输入失调电压为±6.5mV，远高于TLV9061-Q1的1.8mV。在高精度小信号采集、毫伏级传感器放大场景下，需重新校准零点偏移，避免输出信号出现固定偏差。
3.静态功耗差异需评估电源余量？
SGM721Q典型静态电流为1.2mA/通道，是TLV9061-Q1（0.538mA）的2倍以上。多通道密集布板、电池供电的低功耗电路需重新核算电源总负载，避免超出电源设计余量。
4.共模输入范围边界需验证？
SGM721Q共模输入下限仅比负轨低0.1V，TLV9061-Q1可支持更宽的负轨以下输入。当输入信号接近0V地电位时，需确认信号不会超出SGM721Q的共模范围，防止输出失真。
5.闭环相位裕度需重新评估稳定性？
SGM721Q的相位裕度典型值为58°，略低于TLV9061-Q1的66°。在高增益、容性负载驱动场景下，需实测输出振荡情况，必要时在输出端增加小阻值隔离电阻，避免电路自激。
