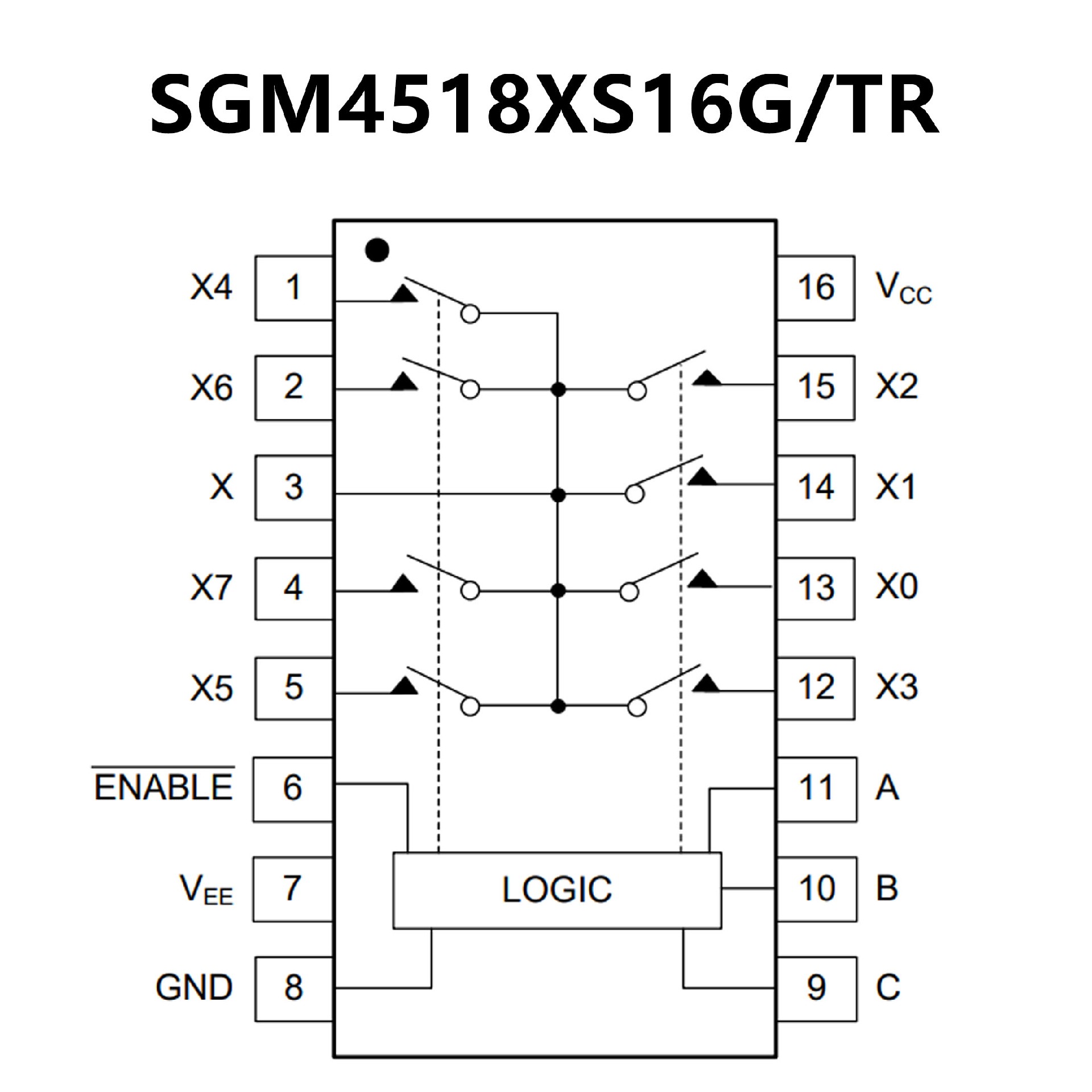

SGM4518.pdf• On-Resistance:22Ω (TYP) with Single 36V Supply
• Low Off Leakage Current: 0.01μA (TYP)
• Low On Leakage Current: 0.01μA (TYP)
• ±3.2V to ±18V Dual-Supply Operation
or+3.2V to +36V Single-Supply Operation
• TTL/CMOS-Logic Compatible
• Low Distortion: 0.001% (TYP)
(RL = 600Ω, f = 1kHz)
• High Off-Isolation: -85dB (TYP)
(RL = 50Ω, f = 1MHz)
• -40℃ to +125℃ Operating Temperature Range
• Available in Green SOIC-16, SSOP-16,
TSSOP-16and TQFN-3×3-16L Packages
• 宽模拟输入电压范围：±5V（最大值）
• 低导通电阻
70Ω（典型值）(VCC – VEE = 4.5V)
40Ω（典型值）(VCC – VEE = 9V)
• 低开关间串扰
• 快速开关和传播速度
• 先断后合开关
• 宽工作温度范围：
55°C 至 +125°C

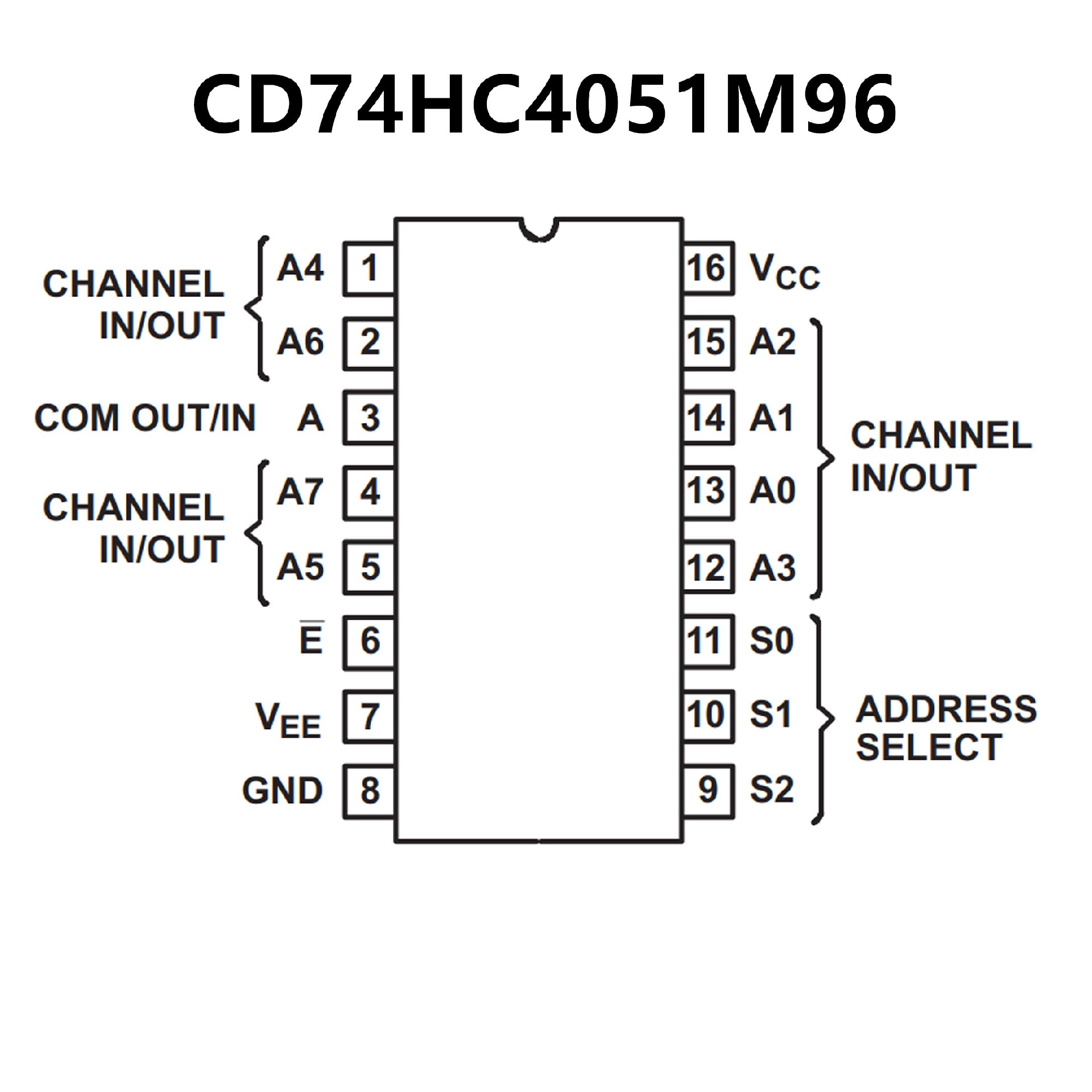

• CD54HC 和 CD74HC 类型
工作控制电压：2V 至 6V
开关电压：0V 至 10V
• CD54HCT 和 CD74HCT 类型
工作控制电压：4.5V 至 5.5V
开关电压：0V 至 10V
直接 LSTTL 输入逻辑兼容性
VIL = 0.8V（最大值），VIH = 2V（最小值）
CMOS 输入兼容性在电压为 VOL、VOH时，II ≤ 1µA
