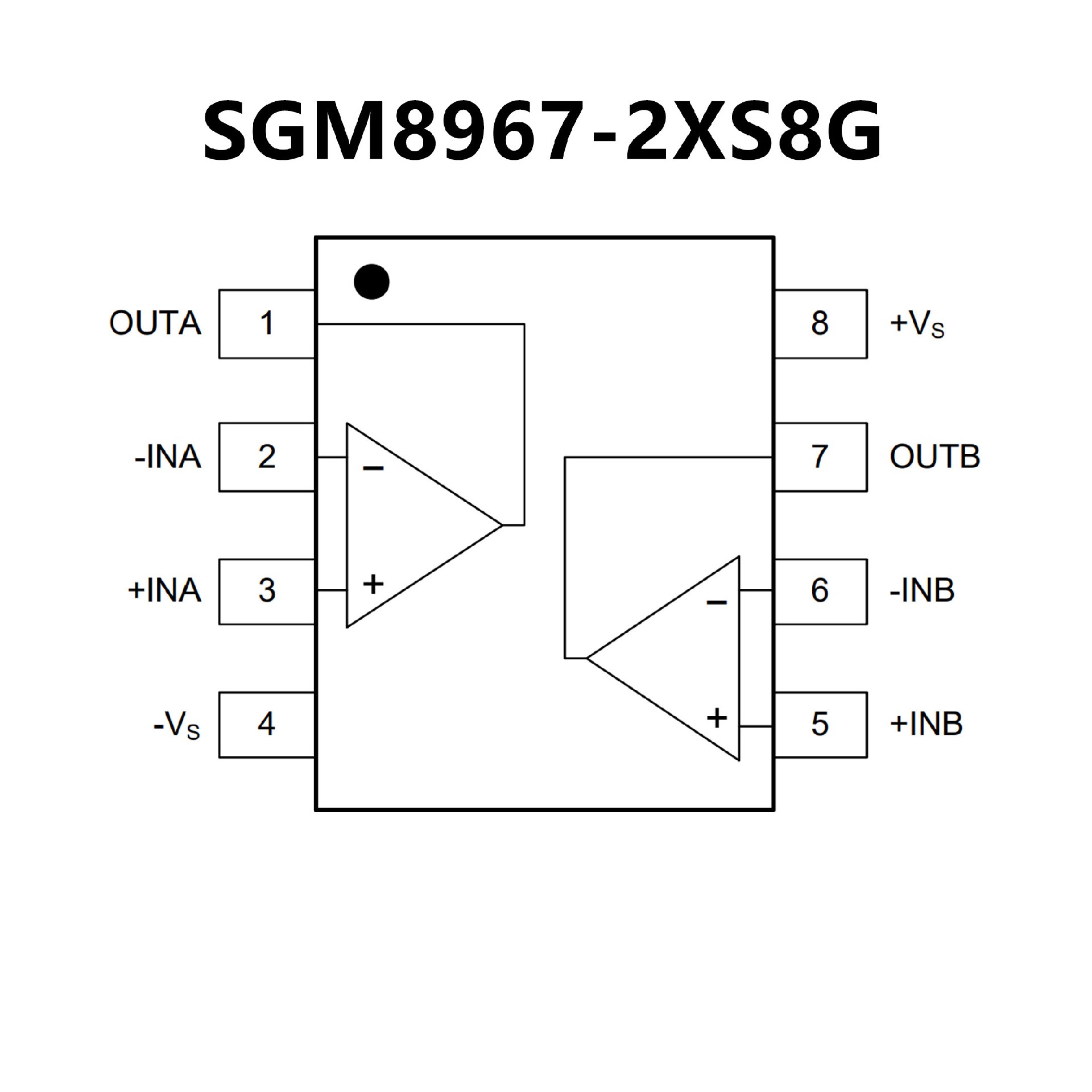

SGM8967-2.pdf• Rail-to-Rail Input and Output
• Input Offset Voltage: 240μV (MAX)
• High Gain-Bandwidth Product: 27MHz
• High Slew Rate: 30V/μs
• Settling Time to 0.1% with 2V Step: 120ns
• Overload Recovery Time: 60ns
• Low Noise: 8nV/Hz at 10kHz
• Supply Voltage Range: 2.1V to 5.5V
• Input Voltage Range: -0.1V to 5.6V with VS = 5.5V
• Low Power:
Supply Current: 2.7mA/Amplifier (TYP)
• -40℃ to +125℃ Operating Temperature Range
• Small Packaging:
SGM8967-1 Available in Green SOT-23-5 and
SOIC-8 Packages
SGM8967-2 Available in Green MSOP-8 and
SOIC-8 Packages
SGM8967-4 Available in Green SOIC-14 and
TSSOP-14 Packages

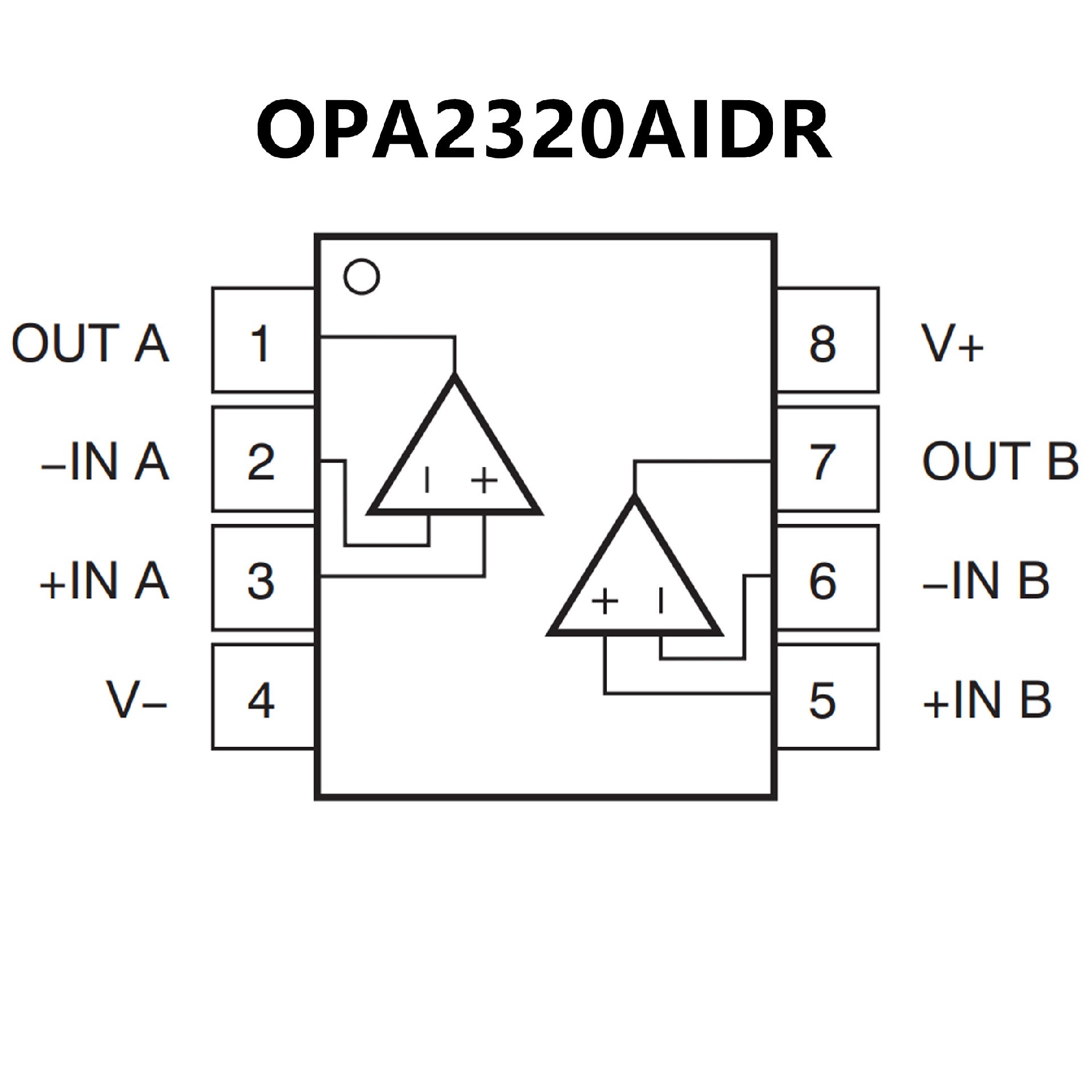

• 高精度，具有零交越失真：
– 低失调电压：150μV（最大值）
– 高共模抑制比(CMRR)：114dB
– 轨至轨I/O
• 低输入偏置电流：0.9pA（最大值）
• 低噪声：10kHz 时为7nV/√Hz
• 高带宽：20MHz
• 压摆率：10V/μs
• 静态电流：1.45mA/通道
• 单电源电压范围：1.8V 至5.5V
• OPA320S 和OPA2320S：
– 关断模式下的IQ：0.1μA
• 单位增益稳定
• 小型封装：
– SOT-23、VSSOP、SON 和SOIC
