SCT2462Q.pdf• Wide Input Range: 3.5V-40V
• Up to 6A Continuous Output Current
• 1V ±1% Feedback Reference Voltage
• Integrated 30mΩ High-Side and 19mΩ
Low-Side Power MOSFETs
• Pulse Skipping Mode (PSM) with 23uA
Quiescent Current in Sleep Mode
• 60ns Minimum On-time
• 2ms Internal Soft-start Time
• Adjustable Frequency 200KHz to 2.2MHz
• External Clock Synchronization
• Frequency Spread Spectrum (FSS)
Modulation for EMI Reduction
• External bias option for improved efficiency
• Precision Enable Threshold for adjustable
Input Voltage Under-Voltage Lock Out Protection
(UVLO) Threshold and Hysteresis
• Parallel input path to minimize switch node ringing
• Low Dropout Mode Operation
• Over-voltage and Over-Temperature Protection

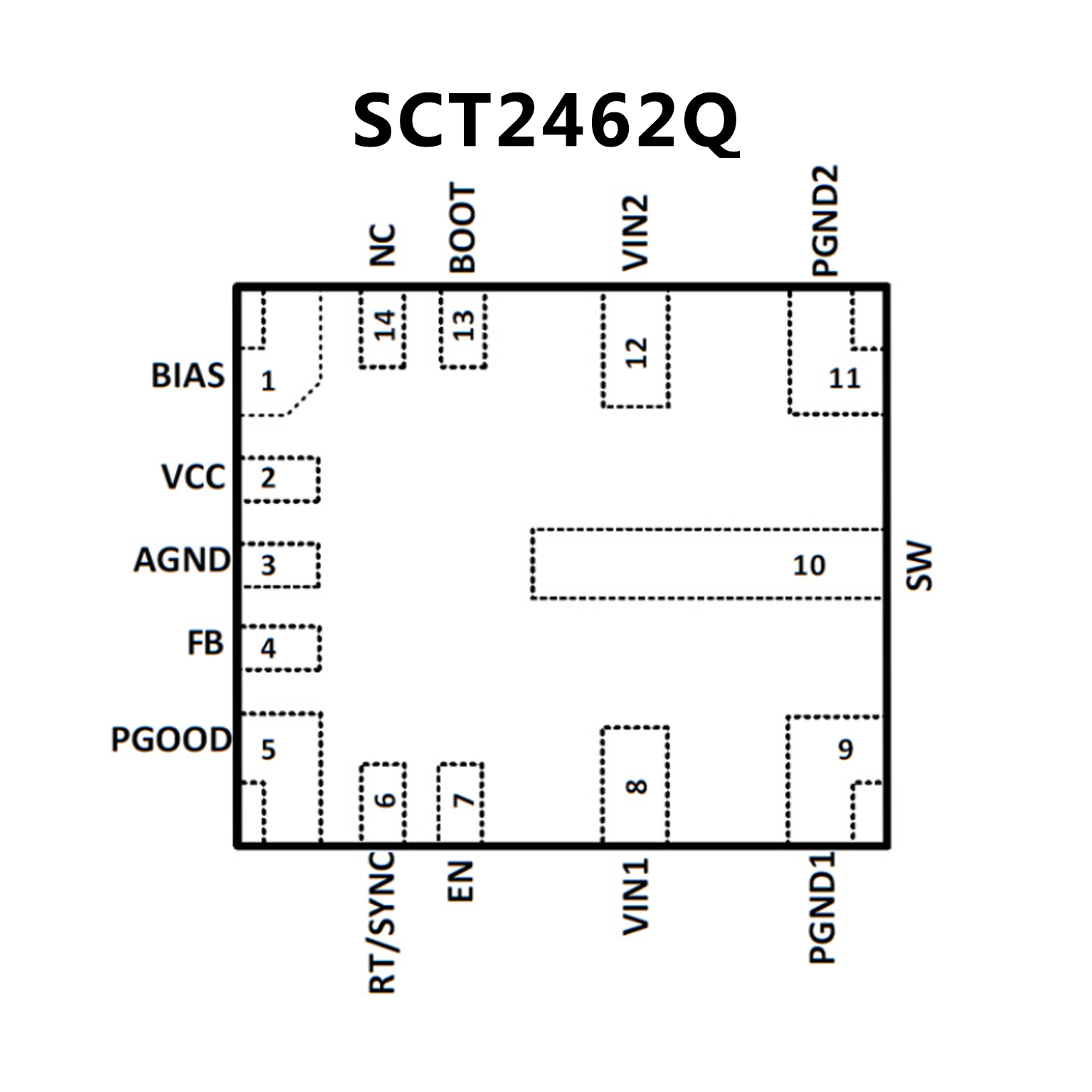

• Available in 3.5mm*4mm QFN-14L Package
• 符合面向汽车应用的 AEC-Q100 标准
• 温度等级 1：–40°C 至 +150°C，TJ
• 提供功能安全
• 可帮助进行功能安全系统设计的文档
• 针对超低 EMI 要求进行了优化
• HotRod™ 封装和并行输入路径可以尽可能减少开关节点振铃
• 展频可降低峰值发射
• 可调节 SW 节点上升时间
• 专为汽车应用而设计
• 支持 42V 的汽车负载突降
• ±1% 的总输出稳压精度
• VOUT 可在 1V 至 95% 的 VIN 范围内调节
• 在 4A 负载下具有 0.4V 压降（典型值）
• 可在所有负载下进行高效电源转换
• 在 13.5VIN、3.3VOUT 下具有 7µA 的无负载电流
• 在 1mA、13.5VIN、5VOUT 下 PFM 效率为 83%
• 具有用于提升效率的外部偏置选项
• 适用于可扩展电源

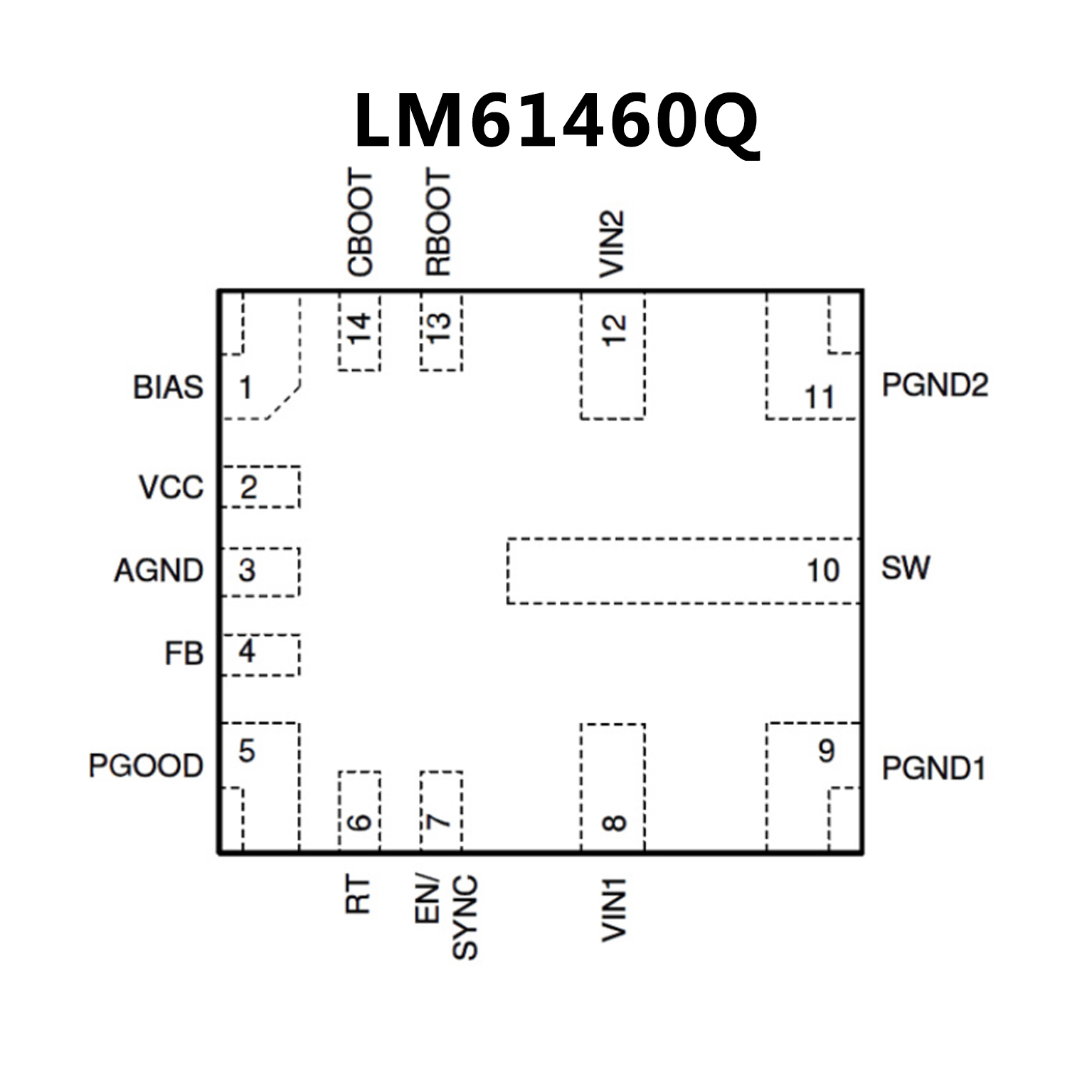

• 与以下器件引脚兼容：
• LM61440-Q1（36V、4A、可调节 fSW）
• LM62440-Q1（36V、4A、固定 fSW）
• LMQ61460-Q1（36V、6A、内部电容）
