具有I2C接口的2.7V至6V 输入10A-30A 快速瞬态同步降压转换器, TPS6287B25功能替代型号推荐SGM610A12.
SGM610A12.pdf优势替代
FEATURES
• 输入电压范围：2.7V 至 6V
• 引脚对引脚兼容器件系列：10A、15A、20A、25A 和 30A
• 0.4V 至 1.675V 的 3 个可选输出电压范围
– 0.4V 至 0.71875V，阶跃为 1.25mV
– 0.4V 至 1.0375V，阶跃为 2.5mV
– 0.4V 至 1.675V，阶跃为 5mV
• 输出电压精度：±0.8%
• 内部电源 MOSFET：2.6mΩ 和 1.5mΩ
• 可调软启动
• 外部补偿
• 可通过 VSET1 和 VSET2 引脚选择启动输出电压
– 0.4V 至 0.775V，阶跃为 25mV
– 0.8V 至 1.55V，阶跃为 50mV
• 可以通过 FSEL 引脚选择开关频率 1.5MHz、
2.25MHz、2.5MHz 或 3MHz，仅适用于
TPS6287BxxJE2（请参阅 表 4-2）
• 强制 PWM 或省电模式运行
• 通过外部电阻器或 I2C 选择启动输出电压
• 与 I2C 兼容的接口频率高达 3.4MHz
• 旨在提高输出电流能力的可选堆叠操作
• 差分遥感
• 热预警和热关断
• 输出放电
• 可选展频时钟
• 具有窗口比较器的电源正常输出

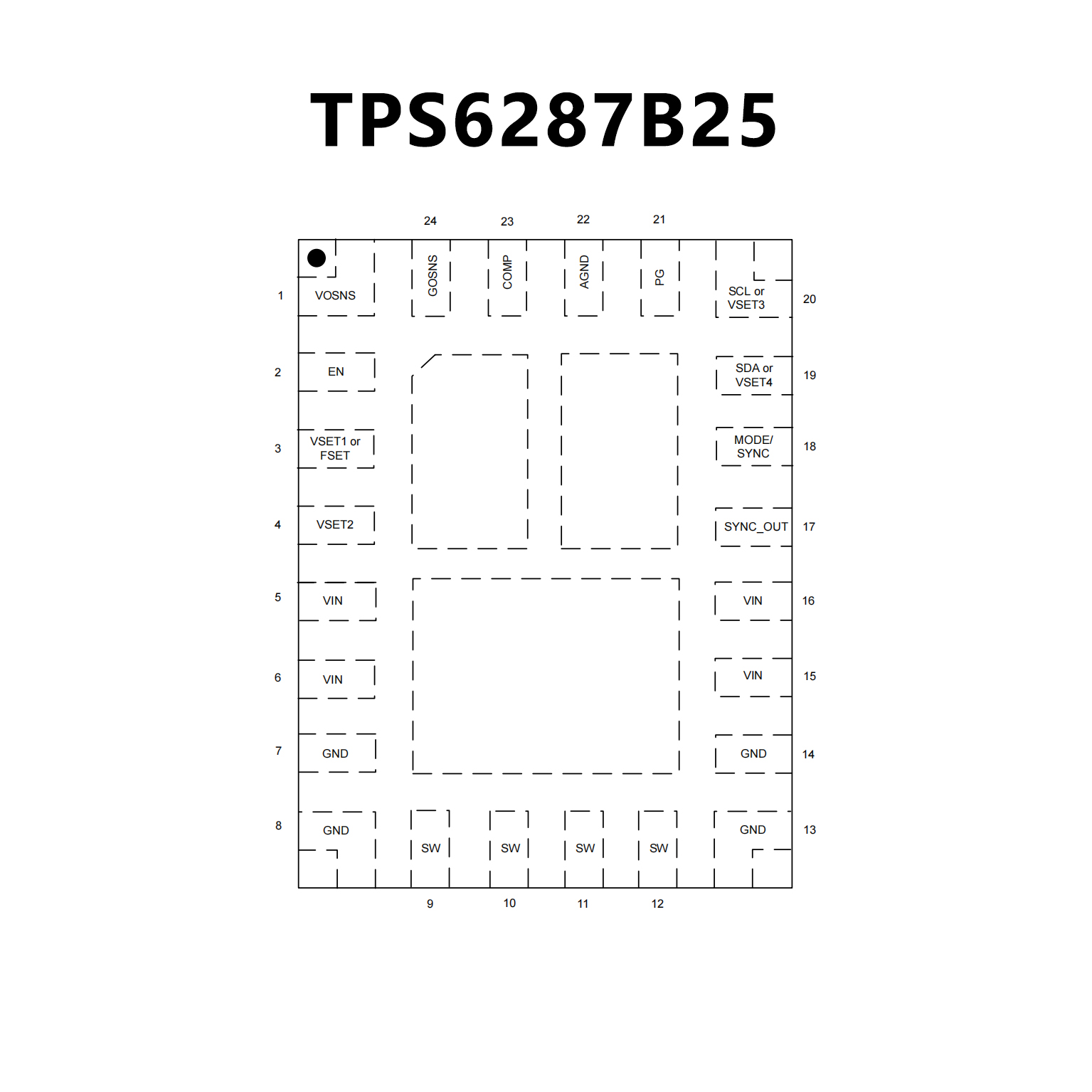

PIN CONFIGUTION
